Общие методические указания

Учебная цель

Измерение параметров импульсных схем с помощью осциллографа

ПРАКТИЧЕСКАЯ РАБОТА № 13 -2 (часть вторая)

По выполнению практической работы № 13-2

Руководство

Измерение параметров синхроимпульса

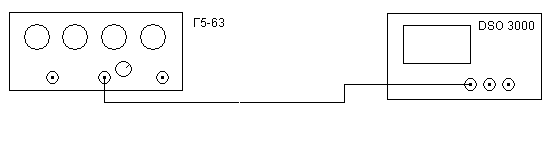

(Собрать схему, приведенную на рис.3)

Рис. 3

Установить на выходе генератора tи = 1 мкс, T = 100 мкс, Uм = 5 В положительной полярности.

Измерение Um_синх, tи_синх, tф_синх синхроимпульса провести для двух крайних

положений ручки СИНХРОИМПУЛЬС: сначала в крайнем правом, затем в крайнем левом.

Результаты измерений занести в таблицу 6.

Таблица 6

Полярность синхроимпульса	Umсинх, В	tисинх, мкс	tфсинх, нс
┌┐
└┘

В выводе сравнить соответствие параметров синхроимпульса допустимым

Контрольные вопросы:

1.В каких единицах измеряется абсолютная погрешность?

2.Опишите алгоритм действий для определения длительности фронта и среза импульса осциллографом DSO3000.

3.Перечислить основные технические параметры генератора Г5-63?

«Измерение параметров импульсных схем м помощью осциллографа»

Дисциплина: «Электроизмерительная практика»___________________________

____________________________________________________________________

Специальность: 09.02.01 (230113); 11.02.01 (210413); 11.02.02 (210414); 27.02.02 (221413)

Разработал преподаватель:

________________/Т.В. Двуличанская/

^{(подпись) (Ф.И.О.)}

________________/__________________/

^{(подпись) (Ф.И.О.)}

«____»_____________________2014 г.

1.1 Освоить методику измерения временных и амплитудных параметров импульсных сигналов

2. Используемые приборы Таблица 1

№ п/п	Название прибора	Тип	Параметры
	Генератор сигналов сложной и произвольной формы	Agilent 33250А	Диапазон частот – до 80МГц Вых. напряжение синусоидального напряжения(амплитуда) до 10В, при сопротивлении выхода 10кОм
	Осциллограф	DSO 3000	Двухканальный. Диапазон частот до 60 МГц; Погрешность измерения амплитуды напряжения и временных интервалов ± 5 %; RВХ = 1 МОм; CВХ = 25 пФ.

Внимание! Прежде чем приступить к выполнению практической работы необходимо получить инструктаж по правилам техники безопасности в лаборатории ЭРИ и расписаться в журнале. Изучить разделы технических описаний используемых приборов, касающиеся безопасных методов обслуживания.

Отчет о проделанной работе ведется в “Дневнике практики по ЭРИ“ по мере выполнения отдельных пунктов практической работы. Следует обратить внимание на чистоту и аккуратность выполнения записей и графиков.

Отчет должен содержать следующие разделы:

1. Технические характеристики используемых приборов.

2. Выделенные заголовки выполняемых пунктов практической работы.

3. Схемы соединений приборов.

4. Результаты измерений, результаты расчетов, пример расчета одного данного, графики.

5. Выводы по каждому пункту выполненной работы.

6. Вывод по всей выполненной работе с личным заключением о качестве усвоения материала.

7. Ответы на контрольные вопросы.

4. В работе проводится поверка измерительного генераторов Agilent 33250А по следующим его метрологическим параметрам:

1. Определение погрешности установки периода следования импульсов по шкале генератора;

2. Определение погрешности установки длительности основного импульса по шкале генератора;

3. Определение погрешности установки временного сдвига (задержки) основного импульса относительно синхроимпульса;

4. Определение погрешности установки амплитуды импульсов по шкале генератора.

В качестве образцового прибора используется осциллограф DSO 3000.

Справочные данные приведены на рис.1

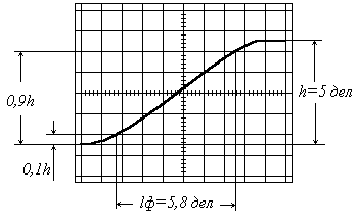

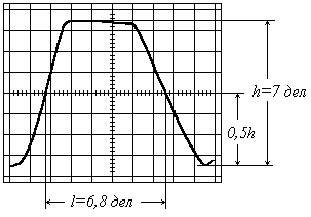

Измерение амплитуды и длительности импульса.	Измерение длительности фронта импульса.
Измерение периода следования импульсов.

Рис. 1
