Рис. 57. Спектр на ядрах ¹³С сполуки 25 ДМСО-D₆.

2.0

3.0

4.0

5.0

6.0

7.0

8.0

8.0

7.0

6.0

5.0

4.0

3.0

2.0

Рис. 58. Спектр COSY сполуки 25.

			8.0		7.0		6.0		5.0		4.0		3.0		2.0

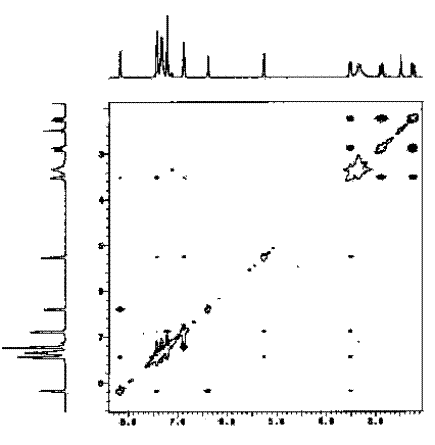

Рис. 59. Оглядовий спектр NOESY сполуки 25

6.2

6.6

7.0

7.4

7.8

8.2

8.2

7.8

7.4

7.0

6.6

6.2

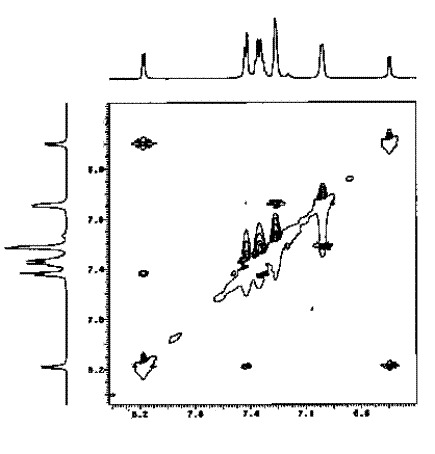

Рис. 60. Фрагмент спектру NOESY сполуки 25.

			5.2		5.0		4.8		4.6		4.4		4.2		4.0		3.8

Рис. 61. Фрагмент спектру NOESY сполуки 25.

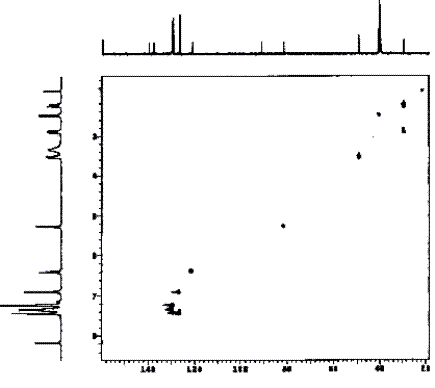

Рис. 62. Оглядовий спектр HMQC сполуки 25.

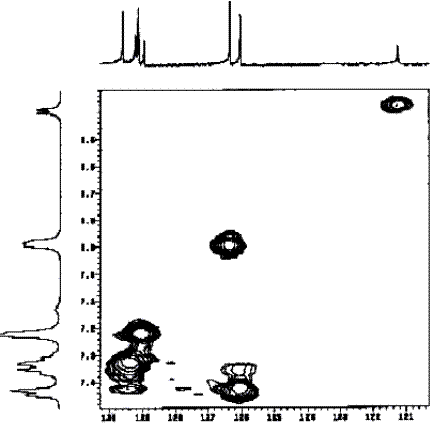

Рис. 63. Фрагмент спектру HMQC сполуки 25.

Рис. 64. Оглядовий спектр НМВС сполуки 25.

Рис. 65. Фрагмент спектру НМВС сполуки 25.

			129.5		128.5		127.5		126.5		125.5

Рис. 66. Фрагмент спектру НМВС сполуки 25.

2.5. Блок задач 5. Знаходження будови органічної сполуки.

Синтезована органічна сполука може мати одну з чотирьох структурних формул, які наведені нижче.

5.1. Базуючись на спектрі, що зображений на Рис. 67, та використовуючи таблиці 2.1-2.6 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26а. Чи відповідає спектр структурі молекули?

5.2. Базуючись на спектрі, що зображений на Рис. 67, та використовуючи таблиці 2.1-2.6 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26b. Чи відповідає спектр структурі молекули?

5.3. Базуючись на спектрі, що зображений на Рис. 67, та використовуючи таблиці 2.1-2.6 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26c. Чи відповідає спектр структурі молекули?

5.4. Базуючись на спектрі, що зображений на Рис. 67, та використовуючи таблиці 2.1-2.6 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26d. Чи відповідає спектр структурі молекули?

5.5. Базуючись на спектрі ¹³C, що зображений на Рис. 68, та використовуючи таблиці 2.7-2.15 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26а.

5.6. Базуючись на спектрі ¹³C, що зображений на Рис. 68, та використовуючи таблиці 2.7-2.15 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26b.

5.7. Базуючись на спектрі ¹³C, що зображений на Рис. 68, та використовуючи таблиці 2.7-2.15 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26c.

5.8. Базуючись на спектрі ¹³C, що зображений на Рис. 68, та використовуючи таблиці 2.7-2.15 у першій частині книги, зробіть віднесення сигналів у спектрі, якщо вважати, що структура молекули відповідає формулі 26d.

5.9. Базуючись на спектрі, що зображений на Рис. 67, знайдіть величини хімічних зсувів та КССВ для всіх мультиплетів. Чи спостерігаються у спектрі далекі КССВ? Вважайте, що сполуці відповідає формула 26а.

5.10. Базуючись на спектрі, що зображений на Рис. 67, знайдіть величини хімічних зсувів та КССВ для всіх мультиплетів. Чи спостерігаються у спектрі далекі КССВ? Вважайте, що сполуці відповідає формула 26b.

5.11. Базуючись на спектрі, що зображений на Рис. 67, знайдіть величини хімічних зсувів та КССВ для всіх мультиплетів. Чи спостерігаються у спектрі далекі КССВ? Вважайте, що сполуці відповідає формула 26c.

5.12. Базуючись на спектрі, що зображений на Рис. 67, знайдіть величини хімічних зсувів та КССВ для всіх мультиплетів. Чи спостерігаються у спектрі далекі КССВ? Вважайте, що сполуці відповідає формула 26d.

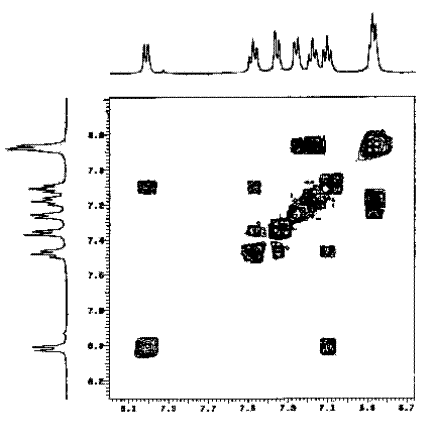

5.13. Базуючись на спектрі, що зображений на Рис. 67, та спектрі COSY, що наведений на рис. 69, зробіть віднесення сигналів у спектрі. Які спінові системи містяться у спектрі? Вважайте, що сполуці відповідає формула 26a. Чи відповідають спектри структурі молекули?

5.14. Базуючись на спектрі, що зображений на Рис. 67, та спектрі COSY, що наведений на рис. 69, зробіть віднесення сигналів у спектрі. Які спінові системи містяться у спектрі? Вважайте, що сполуці відповідає формула 26b. Чи відповідають спектри структурі молекули?

5.15. Базуючись на спектрі, що зображений на Рис. 67, та спектрі COSY, що наведений на рис. 69, зробіть віднесення сигналів у спектрі. Які спінові системи містяться у спектрі? Вважайте, що сполуці відповідає формула 26c. Чи відповідають спектри структурі молекули?

5.16. Базуючись на спектрі, що зображений на Рис. 67, та спектрі COSY, що наведений на рис. 69, зробіть віднесення сигналів у спектрі. Які спінові системи містяться у спектрі? Вважайте, що сполуці відповідає формула 26d. Чи відповідають спектри структурі молекули?

5.17. Базуючись на спектрах NOESY, що зображені на Рис. 70-71 та на протонному спектрі, що зображений на Рис. 67, визначте, які протони в молекулі зближені у просторі. Для віднесень сигналів використовуйте також спектр COSY, що наведений на рис. 69. Вважайте, що сполуці відповідає структура 26a. Чи узгоджуються спектри з формулою сполуки?

5.18. Базуючись на спектрах NOESY, що зображені на Рис. 70-71 та на протонному спектрі, що зображений на Рис. 67, визначте, які протони в молекулі зближені у просторі. Для віднесень сигналів використовуйте також спектр COSY, що наведений на рис. 69. Вважайте, що сполуці відповідає структура 26b. Чи узгоджуються спектри з формулою сполуки?

5.19. Базуючись на спектрах NOESY, що зображені на Рис. 70-71 та на протонному спектрі, що зображений на Рис. 67, визначте, які протони в молекулі зближені у просторі. Для віднесень сигналів використовуйте також спектр COSY, що наведений на рис. 69. Вважайте, що сполуці відповідає структура 26c. Чи узгоджуються спектри з формулою сполуки?

5.20. Базуючись на спектрах NOESY, що зображені на Рис. 70-71 та на протонному спектрі, що зображений на Рис. 67, визначте, які протони в молекулі зближені у просторі. Для віднесень сигналів використовуйте також спектр COSY, що наведений на рис. 69. Вважайте, що сполуці відповідає структура 26d. Чи узгоджуються спектри з формулою сполуки?

5.21. Базуючись на спектрах на ядрах ¹Н та ¹³С, що наведені на Рис. 67 та 68, а також на спектрах HMQC та НМВС, що наведені на Рис. 72-77, побудуйте таблицю гетероядерних кореляцій і віднесіть сигнали у вуглецевому спектрі сполуки. Віднесення сигналів покажіть на схемі. Для віднесення протонного спектру використовуйте спектр COSY, що наведений на Рис. 69. Чи відповідають спектри структурі 26a?

5.22. Базуючись на спектрах на ядрах ¹Н та ¹³С, що наведені на Рис. 67 та 68, а також на спектрах HMQC та НМВС, що наведені на Рис. 72-77, побудуйте таблицю гетероядерних кореляцій і віднесіть сигнали у вуглецевому спектрі сполуки. Віднесення сигналів покажіть на схемі. Для віднесення протонного спектру використовуйте спектр COSY, що наведений на Рис. 69. Чи відповідають спектри структурі 26b?

5.23. Базуючись на спектрах на ядрах ¹Н та ¹³С, що наведені на Рис. 67 та 68, а також на спектрах HMQC та НМВС, що наведені на Рис. 72-77, побудуйте таблицю гетероядерних кореляцій і віднесіть сигнали у вуглецевому спектрі сполуки. Віднесення сигналів покажіть на схемі. Для віднесення протонного спектру використовуйте спектр COSY, що наведений на Рис. 69. Чи відповідають спектри структурі 26c?

5.24. Базуючись на спектрах на ядрах ¹Н та ¹³С, що наведені на Рис. 67 та 68, а також на спектрах HMQC та НМВС, що наведені на Рис. 72-77, побудуйте таблицю гетероядерних кореляцій і віднесіть сигнали у вуглецевому спектрі сполуки. Віднесення сигналів покажіть на схемі. Для віднесення протонного спектру використовуйте спектр COSY, що наведений на Рис. 69. Чи відповідають спектри структурі 26d?

8.00

7.80

7.60

7.40

7.20

7.00

6.80

9.5

9.0

8.5

8.0

7.5

7.0

6.5

6.0

5.5

5.0

Рис. 67. Спектр на ядрах ¹Н сполуки 26.

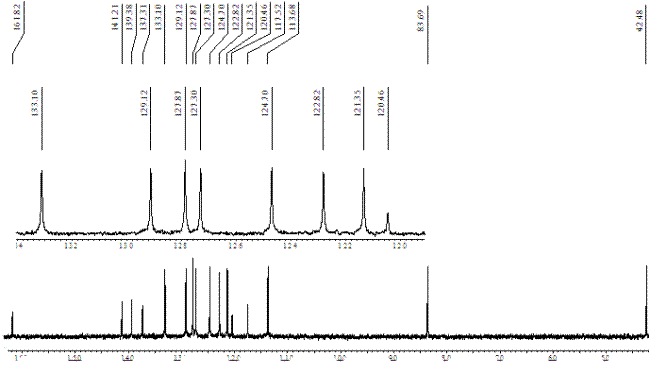

Рис. 68. Спектр на ядрах ¹³С сполуки 26.

6.8

6.6

7.0

7.2

7.4

7.6

7.8

8.0

8.2

8.1

7.9

7.7

7.5

7.3

7.1

6.9

6.7
