Соломотряс

В существующих зерноуборочных комбайнах наибольшее применение находят клавишные соломотрясы. Известны комбай­ны с платформенным, конвейерно-роторным соломотрясом и ротор­ным соломоотделителем.

Клавишные соломотрясы бывают с тремя и более клавишами. Каждая клавиша представляет собой корпус 4 (рис. 13) с ре­шетчатой рабочей поверхностью 3, выполненной в виде каскадов. Мелкий ворох, просыпавшийся сквозь отверстия решетки клавиш, по желобу корпуса попадает на очистку. Клавиши с боков несут выступающие над рабочей поверхностью гребенки 1, а некоторые каскады снабжены граблинами 2. Борта и граблины препятству­ют скольжению соломы назад, улучшают ее растаскивание и спо­собствуют более равномерному перемещению соломы к выходу из молотилки.

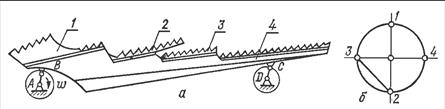

Рис. 13. Схема клавишного соломотряса:

а - двухвального; б - расположение колен четырехклавишного соломотряса; 1 - гребенка; 2 - граблина; 3 - решетчатая по­верхность; 4 - корпус клавиши.

Таблица 8. Исходные данные для расчёта соломотряса

Значения параметров	Вариант (последняя цифра шифра)
Длина барабана Lб, м	1,00	1,05	1,10	1,15	1,20	1,25	1,30	1,35	1,40	1,45
2. Радиус кривошипа r, м	0,050	0,051	0,052	0,053	0,054	0,055	0,056	0,057	0,051	0,054
Показатель кинематического режима k	2,2	2,3	2,4	2,5	2,6	1,1	1,2	1,3	1,4	1,5
Число клавиш, z
Значения параметров	Вариант (предпоследняя цифра шифра)
Угол наклона клавиши к горизонту a,°					5,5	6,5	7,5	8,5
Содержание зерна в хлебной массе d	0,30	0,31	0,32	0,33	0,34	0,35	0,30	0,31	0,32	0,33
Коэффициент сепарации зерна декой e	0,80	0,82	0,84	0,86	0,88	0,90	0,92	0,94	0,83	0,85
Объёмныё вес материала g, кг/м^3	18,0	19,0	20,0	21,0	18,3	19,3	20,3	18,6	19,6	20,6

Требуется определить:

1. Угловую скорость вращения w коленчатого вала

2. Параметры траектории полёта соломы

3. Среднюю скорость перемещения соломы по клавише

4. Ширину клавиши

5. Длину клавиши.

Исходные данные определяются по табл.8.

Вычертить:

1. Траектория полёта соломы

2. Эскиз клавиши соломотряса.
