Выпускная квалификационная работа

Операционно-технологическая карта отражает последовательность операций технологического процесса ТР топливной аппаратуры, вулканизационные, шинные, аккумуляторные, столярные, и других работ на соответствующих участках CТО

Постовая технологическая карта отражает последовательность операции технического обслуживания, диагностики, текущего ремонта по агрегату (агрегатам) или системам (системе) автомобиля, которые выполняются на одном из постов ТО, диагностики или ТР.

Приложение 9

Обложка дипломного проекта

Обложка дипломного проекта выполняется из твердого материала (картона и т.д.) на формате А4. На обложке, если она по цвету белая, вычерчивается рамка размером 120 х 80 мм, в которой приводится текст, приведенный в Приложении. Если обложка имеет другой цвет, рамка с такими размерами вырезается из белой нелинованной бумаги и приклеивается на обложку. По высоте расположения обложки от верхнего края формата А4 составляет 100 мм, располагается посередине формата. Условные обозначения для документов:

КП, ДП, ПП, ЛР и т.д. – (курсовой проект, дипломный проект, отчет по преддипломной практике, отчет по лабораторным работам и т.д.);

190631 – специальность (техническое обслуживание и ремонт автомобильного транспорта);

101 – номер задания на курсовое или дипломное проектирование (или проставляются последние три цифры номера зачетной книжки);

00 – номер проставляется только для сборочных чертежей;

00 – номер проставляется только для деталировочных сборочных чертежей;

ПЗ – пояснительная записка.

^{полное название образовательного учреждения}

ДОПУСКАЮ К ЗАЩИТЕ

_____________Г.С. Гренов

^{подпись, Ф.И.О. должностного лица)}

«» марта 2015 г.

Проектирование участка СТО по ТО и текущему ремонту рулевого механизма автомобиля ЗИЛ-3501

^(тема)

Выпускная квалификационная работа должна быть выполнена в форме:

дипломной работы

^{ПЭР/дипломной работы/дипломного проекта (указать)}

студентом группы	2 ТОР 11-1
	^(номер группы)
Тэриан Инокенитием Павловичем 10.02.2015 г.

Основная профессиональная образовательная программа по специальности/профессии

^{(шифр и наименование специальности)}

Форма обучения очная

Руководитель	ВКР преподаватель спецдисциплин
С.В. Сингаевский 12.02.2015 г.

^{(ученая степень, должность, И.О.Фамилия) (подпись, дата)}

Москва 2015

Приложение 10

Лист пояснительной записки «Содержание»

Содержание

Введение

1.Характеристика АТП СТО и объекта проектирования

2.Расчетно-технологический раздел

3.Организационный раздел

4.Технологическая (операционная) карта

5.Охрана труда и окружающей среды

6.Заключение

Список литературы

Приложение 11

Все остальные (последующие) листы пояснительной записки

Приложение 12

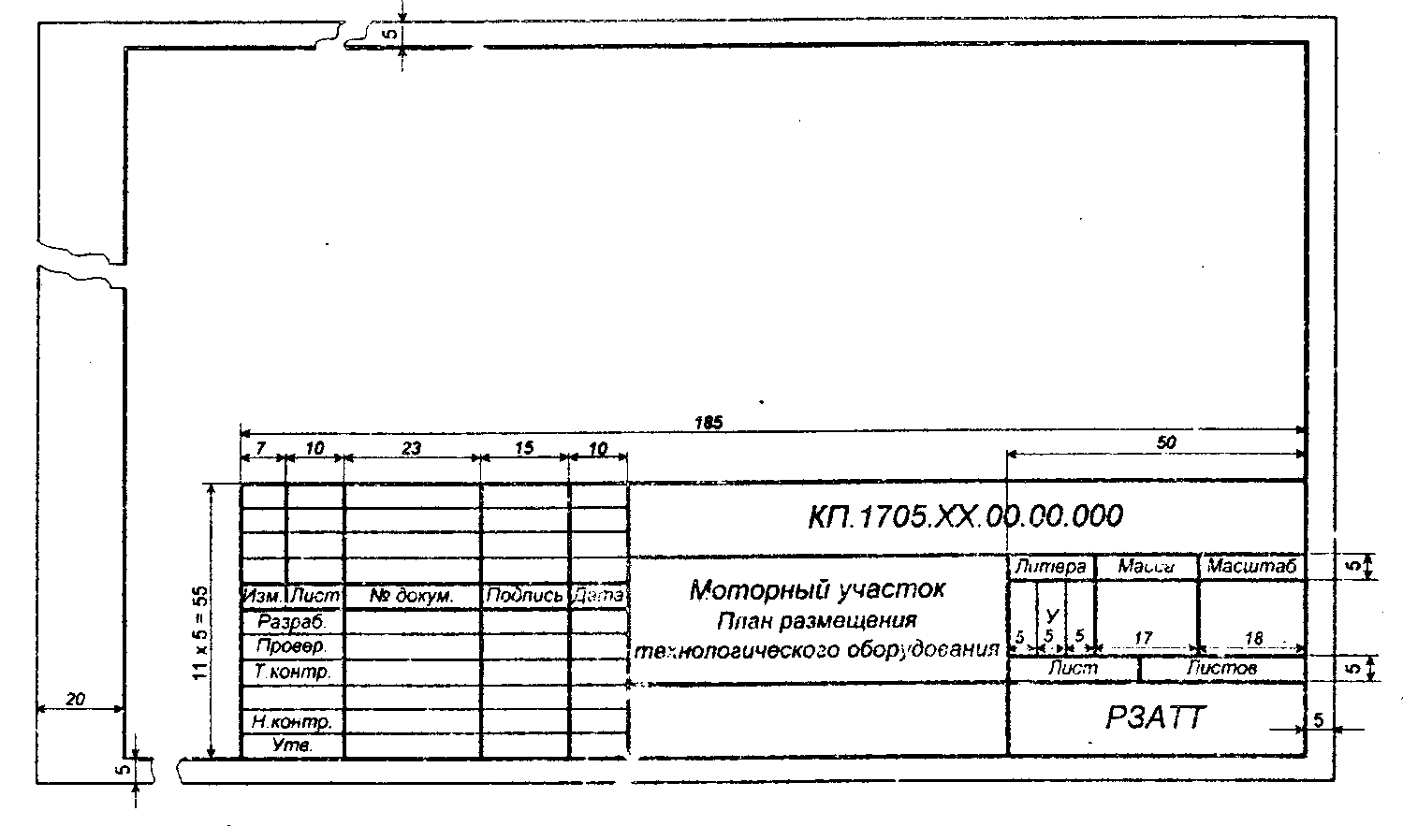

Основная надпись по ГОСТ 2.104-68 (угловой штамп), который проставляется в правом нижнем углу формата А1 графической части проекта.

Спецификация технологического оборудования и организационной оснастки. Выполняется над основной надписью (угловым штампом) на листе формата А1.

Приложение 13

Коэффициенты неравномерности загрузки постов ТО и ТР, К_н

Типы рабочих постов	Коэффициенты неравномерности загрузки постов
	Списочное количество подвижного состава АТП	СТОА легковых автомобилей
До 100	От 100 до 300	От 300 до 500	городские	дорожные
Посты ЕО	1,20	1,15	1,12	1,05	1,15
Посты ТО-1, ТО-2, Д-1, Д-02	1,10	1,09	1,08	1,10	---
Посты ТР, регулировочные и разборочно-сборочные	1,15	1,12	1,10	1,15	1,25
Сварочно-жестяницкие, маляр-ные, деревообрабатывающие	1,25	1,20	1,17	1,10	---

Коэффициенты использования рабочего времени постов, К_и

Типы рабочих постов	Коэффициент использования рабочего времени постов при числе смен работы в сутки
одна	две	три
Посты ежедневного обслуживания ---уборочных работ ---моечных работ	0,98 0,92	0,97 0,90	0,95 0,87
Посты ТО-1 и ТО-2 ---на поточных линиях ---индивидуальные посты	0,93 0,98	0,92 0,97	0,91 0,96
Посты Д-1 и Д-2	0,92	0,90	0,87
Посты ТР ---регулировочные, разборочно-сборочные (не оснащенные специальным оборудованием), сварочно-жестяниц-кие, шиномонтажные, деревообрабатывающие ---разборочно-сборочные (оснащен-ные специальным оборудованием ---окрасочные	0,98     0,93   0,92	0,97     0,92   0,90	0,96     0,91   0,87

Приложение 14

Численность одновременно работающих на одном посту, чел.

Типы рабочих постов	Типы подвижного состава
Легковые	Автобусы	Грузовые
Особо малого класса	Малого класса	Среднего класса	Большого класса	Особо большого кл.     Особо большого класса	Особо малой груз-ти	Малой и средней грузоподъемности	Большой груз-ти	Особо большой грузоподъемности	Прицепы и п/п
Посты ЕО:
---уборочных работ
---моечных работ
Посты ТО-1
Посты ТО-2
Посты ТР:
---регулировочные и разбороч но-сборочные работы				1,5	1,5	1,5			1,5	1,5
---сварочно-жестяницкие			1,5	1,5				1,5	1,5	1,5
---малярные	1,5	1,5		2,5	2,5	1,5
---деревообрабатывающие	--	--	--	--	--	--				1,5
Посты Д-1 и Д-2

Приложение 15

115172, Москва, ул. Б.Каменщики, д. 7; тел., факс: [phone]; e-mail: [email protected]

Дата добавления: 2015-08-31
