Выбор устройств защиты тиристоров

9.1. Для ограничения перенапряжений применяют конденсаторы, входящие в параллельные RС -цепочки. Для защиты от коммутационных перенапряжений, поступающих из питающей сети, их включают на вторичной стороне трансформатора как показано на рис.6

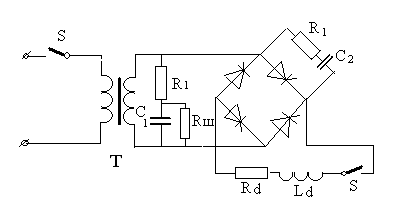

Рис. 6. Схема защитных цепочек

Электромагнитная энергия W_L, накопленная в индуктивности рассеяния L_s однофазного нагруженного трансформатора, рассчитывается:

W_L = K _пер² I_d ² L_s /2=1,5²∙36²∙170,93∙10^-6/2=0,25;

где К _пер – коэффициент возможной перегрузки по току (К _пер ≈ 1,5).

Емкость конденсатора, необходимая для поглощения энергии W_L, выделяющейся в виде перенапряжения, рассчитывается по соотношению:

,

где UП – допустимое повторяющееся обратное напряжение тиристора с уче-том его класса (напряжение UП = к•100); Кд = 1,5 - коэффициент допустимости импульса напряжения; К – коэффициент возможного превышения значения выходного напряжения над номинальным средним значением Ud, К = 1,3.

Таблица П8

Расчет емкости защитного конденсатора

Тиристор	U п	U нП	К д	К	Ls	K пер	С 1
Т171-200		1,75	1,5	1,3	170,93 мкГн	1,5	186 мкФ
