Арифметико-логічний пристрій

Чотирирозрядний мультиплексор MUX3

Призначений для передачі на АЛП значень відповідно з шини даних з регістру інструкції та з регістрового файлу. Керується дворозрядним керуючим сигналом mx3[1:0], що надходить з керуючого автомата. Має 4 стани, що показані у табл.4.1.2 нижче

Табл.4.1.2 Режими роботи мультиплексора MUX3

mx3	Обране значення
“00”	IR[3:0]
“01”	RF_r[3:0]
“10”	data[3:0]
“11”	збереження попереднього значення

АЛП є комбінаційним пристроєм, який виконує певні операції над вхідними операндами. Для випадку розглядуваного мікропроцесора Gnome першим вхідним операндом АЛП (рис.4.1.1) є поточна інформація з акумулятора cur_acc, другим операндом є вихід мультиплексора MUX3, а також поточні значення ознак переносу curr_carry та нуля curr_zero. На виході блок АЛП залежно від коду операції alu_op формує результат: наступне значення акумулятора next_acc, отримане значення ознаки переносу next_carry, отримане значення ознаки нуля next_zero. Блок АЛП виконує невелику кількість операцій над 4-розрядними операндами (табл.4.1.3), що зумовлено простою системою команд мікропроцесора.

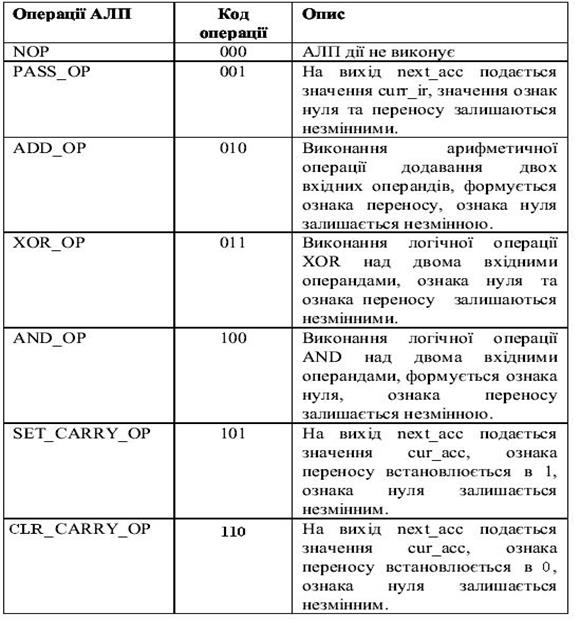

Табл.4.1.3 Множина операцій АЛП
