Проектирование принципиальной схемы

При проектировании принципиальной схемы мы воспользовались микросхемами: К555ив1 и зарубежным аналогом микросхемы К555ИВ1-74LS148

Проект схемы на к555ив1

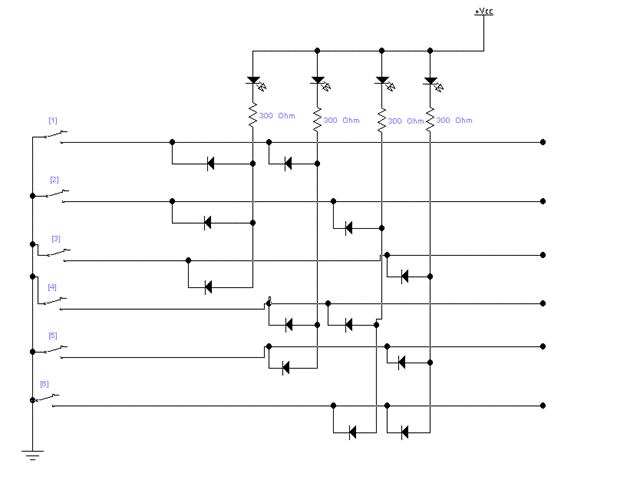

Рисунок 16-принципиальная схема к555ив1

2.3 Проектирование монтажной схемы устройства

· Первый вариант схемы

Первая монтажная схема была основана на микросхеме 74LS148

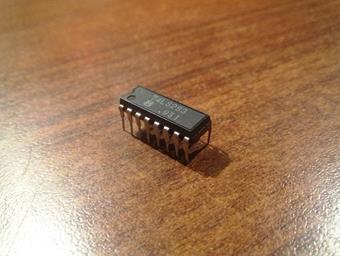

Микросхема 74LS148

Микросхема К555ИВ1 представляет собой приоритетный шифратор 8х3. Он преобразует восьмипозиционный код в трёхразрядный двоичный код.

Шифратор К555ИВ1 имеет инверсные входы и выходы т.е. активный уровень на всех выводах - низкий (*).

При высоком уровне на входе разрешения E на всех выходах установлены высокие уровни сигнала. При подаче на вход E низкого активного уровня на выходе переноса P устанавливается уровень лог.1 и возможна шифрация сигнала: при подаче лог.0 на любой из информационных входов X0-X7 на выходе G появляется лог.0 (признак входного сигнала) а на выходах Y0-Y2 инверсный двоичный код, соответствующий номеру активного входа.

Приоритетность шифратора выражается в том, что если активный низкий уровень появляется одновременно на нескольких информационных входах то выходной код будет соответствовать активному входу с большим номером.

Альтернативное описание логики работы м/с К555ИВ1:

(без инверсии выходного кода)

Как в отечественной литературе так и в документации на импортный аналог 74LS148 приводится описание логики работы шифратора К555ИВ1, приведенное выше - при этом на выходе микросхемы получаем инверсный двоичный код. Однако, часто ли Вам нужен именно инверсный код?

Можно рассмотреть логику работы этой микросхемы по иному - изменим нумерацию информационных входов - см. X0'..X7'. Тогда на выходе будем иметь прямой двоичный код, соответствующий номеру активного информационного входа (входа с уровнем лог.0).

Приоритет в таком случае будет иметь активный информационный вход с меньшим номером. В остальном логика работы шифратора К555ИВ1 остается прежней.

Назначение выводов К555ИВ1:

01 X4 Информационный вход

02 X5 Информационный вход

03 X6 Информационный вход

04 X7 Информационный вход

05 E Разрешение работы (строб)

06 Y2 Выход второго разряда

07 Y1 Выход первого разряда

08 GND Общий вывод

09 Y0 Выход нулевого разряда

10 X0 Информационный вход

11 X1 Информационный вход

12 X2 Информационный вход

13 X3 Информационный вход

14 G Признак подачи входного сигнала

15 P Выход переноса

16 +Vcc Плюс питания 5В

Таблица истиности к555ИВ1

Входы	Выходы
К1	К2	К3	К4	К5	К6

Таблица истинности шифратора К555ИВ1:

ВХОДЫ ВЫХОДЫ

E X7 X6 X5 X4 X3 X2 X1 X0 Y2 Y1 Y0 G P

(X0') (X1') (X2') (X3') (X4') (X5') (X6') (X7')

1 X X X X X X X X 1 1 1 1 1

0 1 1 1 1 1 1 1 1 1 1 1 1 0

0 1 1 1 1 1 1 1 0 1 1 1 0 1

0 1 1 1 1 1 1 0 Х 1 1 0 0 1

0 1 1 1 1 1 0 Х Х 1 0 1 0 1

0 1 1 1 1 0 Х Х Х 1 0 0 0 1

0 1 1 1 0 Х Х Х Х 0 1 1 0 1

0 1 1 0 Х Х Х Х Х 0 1 0 0 1

0 1 0 Х Х Х Х Х Х 0 0 1 0 1

0 0 1 1 1 Х Х Х Х 0 0 0 0 0
2.4. Расчёт электрических параметров устройства

Микросхема К555ив1 - 20 мА

Светодиоды (4) - 130 мА

Резисторы (13) – 15мА

Суммарный ток потребляемый схемой блока:

I=20+130+15= 273мА

Для выбора источника питания рекомендуется 30-50% от наминального тока блока.

По этому ток выбранного источника должен быть не менее: 273*1,5=409,5 мА
