Мал.1.1 Скачування файла установки

ВСТУП

В даній дипломній роботі розглядається тема: «Створення 3D-моделі об’єктів засобами AutoCAD2010»

AutoCAD – система автоматизованого проектування, що дозволяє в режимі діалогу створювати двохвимірні та трьохвимірні моделі об’єкта, отримувати конструкторську документацію, а також створювати програмні модулі на встроєних алгоритмічних мовах AutoLISP.

В AutoCAD є два робочі середовища для роботи:

• простір моделі (тут здійснюється безпосередньо моделювання фізичного об'єкта за допомогою команд пакета):

• простір листа (тут оформляється документація шляхом формування компонувальних аркушів).

Перша версія була випущена в 1982 році. AutoCAD і спеціалізовані додатки на його основі знайшли широке застосування в машинобудуванні, будівництві, архітектурі та інших галузях промисловості. Вперше випущений в грудні 1982 року AutoCAD був однією з перших програм САПР для роботи на персональних комп'ютерах, зокрема, IBM PC. У той час, більшість інших CAD-програм працювали на великих ЕОМ.

AutoCAD і AutoCAD LT підтримують англійську, німецьку, французьку, італійську, іспанську, японську, корейську, китайську спрощену, китайський традиційну, російську, чеську, польську, угорську, бразильську португальську, датську, голландську, шведську, фінську, норвезьку і в'єтнамську мови. Рівень локалізації варіюється від повної адаптації, до перекладу тільки довідкової документації.

В AutoCAD існують три типи стандартних робочих просторів:

• 2D малювання та анотації:

• ЗD моделювання:

• Класичний AutoCAD.

Мета роботи – ознайомлення з програмою та набуття первинних навиків роботи в AutoCAD2010.

Завдання – створити 3D обєкт користуючись ресурсами програми AutoCAD2010.

1. Загальні відомості програми AutoCAD 2010

Сучасний рівень програмних та технічних засобів електронної вичіслювальної техніки дає змогу перейти до традиційних, ручних методів конструювання і геометричного моделювання для нових інформаційних технологій використанням ПК, для створення та використання систем автоматизованого проектування, для автоматичної розробки конструктивної документації, що задовольняє стандарти ЕСКД.

AutoCAD – система автоматизованого проектування, що дозволяє в режимі діалогу створювати двохвимірні та трьохвимірні моделі об’єкта, отримувати конструкторську документацію, а також створювати програмні модулі на встроєних алгоритмічних мовах AutoLISP.

1.1 Інсталяція та налаштування програми AutoCAD 2010

Для того щоб працювати з програмою, її потрібно спуршу установити. В цьому розділі буде показано як саме проходить процес встановлення та налаштування програми AutoCAD2010.

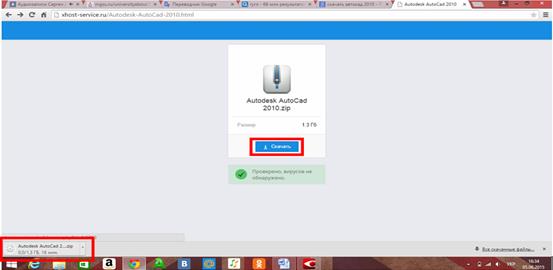

Для установки програми AutoCAD2010 нам необхідно мати диск з пакетом даних для установки програми, або доступ до мережі Internet, щоб ми могли знайти та завантажити установочний пакет даних. Даній дипломній роботі обрано спосіб встановлення за допомогою мережі Internet. Знаходимо та завантажуємо файл, як це показано на малюнку(мал.1.1)

Для того щоб змонтувати образ та виконати установку нам знадобиться одна з таких програм як DEAMON Tools Lite або UltraISO. Для даної роботи ми використовуємо DEAMON Tools Lite та монтуємо образ натиснувши двічі на файл з розширенням.iso (мал.1.2).
