Типи геометричних моделей

В залежності від конструктивних елементів, складових моделей, вони можуть бути наступних типів:

· каркасні;

· поверхневі;

· твердотіліё;

Каркасна модель представляє собою опис фізичного об’єкта, що складається з точок, відрізків і кривих, які описують об’єкт (мал..1).

Оскільки кожна складова такої моделі повинна малюватися незалежно від інших, час моделювання може бути великим. За допомогою цієї моделі можливо представити в просторі тільки певний клас фізичних об’єктів, в яких апроксимуючі поверхні являються плоскостями. На основі цієї моделі можна отримати проекції фізичного об’єкта на кресленні, але немає гарантій, що зображення буде чітким, а для автоматичного аналізу видимості ліній в моделі недостатньо інформації(мал.1.16).

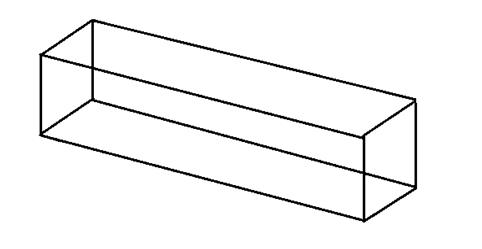

Мал.1.16 Приклад каркасного типу геометричної моделі

Поверхнева модель – це модель, в якій фізичні об’єкти описані обмеженими поверхнями, обмежені поверхні можуть бути як у вигляді плоских багатокутників, так і в вигляді другого рядка, в тому числі аналітичні і описувані. Ці поверхні в AutoCAD, в кінцевому рахунку, незалежно від способу завдання їх користувачем, представляються набором граней - полігонів. Таким чином, процес моделювання полягає в апроксимації поверхні фізичного об'єкта многогранником, в якому гранями є найпростіші багатокутники. За допомогою такої моделі можна описати фізичний об'єкт з формою будь-якого ступеня складності за рахунок зменшення площі граней, що призводить до зменшення відхилень від дійсної його форми (мал.1.17).

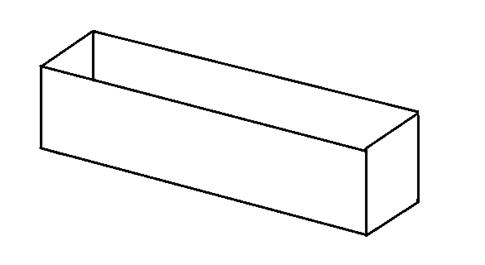

Мал.1.17 Приклад поверхневого типу геометричної моделі

В основу створення твердотілої моделі покладено принцип виділення частини простору. Це досягається формуванням моделі з елементарних геометричних об'єктів із застосуванням операцій об'єднання, віднімання і перетину цих об'єктів, обертанням контуру або його «видавлюванням», а також іншими методами (мал.1.18).

Як очевидно, на площині можуть використовуватися тільки каркасні моделі, а також окремі геометричні об'єкти, що являють частиною площині, так звані області. Решта типів моделей використовуються в просторовому моделюванні.

Мал.1.18 Приклад твердотілого типу геометричної моделі

1.5 Основні методи роботи AutoCAD 2010

Загальна схема роботи в AutoCAD ділитися на наступні етапи:

• настройка пакета (якщо необхідно):

• створення моделі об'єкта (у просторі моделі):

• створення документації (у просторі аркуша).

Створення моделі здійснюється за допомогою команд малювання і редагування.

В AutoCAD є два робочі середовища для роботи:

• простір моделі (тут здійснюється безпосередньо моделювання фізичного об'єкта за допомогою команд пакета):

• простір листа (тут оформляється документація шляхом формування компонувальних аркушів).

Залежно від кінцевого виду документації можуть бути наступні схеми роботи в AutoCAD.
