Кинетика сушки
Исследование кинетики сушки обычно начинают с получения опытной зависимости влагосодержания и температуры материала от времени процесса сушки ;
Зависимость получается в лабораторной работе №24. Лабораторная установка схема есть в учебнике Стабникова отличается постоянством температуры воздуха t=const от реальной сушилки, в которой t=var. Схема установки представлена на рис. 177. Рис. 177. Схема лабораторной циркуляционной сушилки. 1- вентилятор, 2- электрокалорифер, 3- сушильная камера, 4- влажный образец, 5- весы. Влажный образец 4 /кусок асбеста/ подвешивается на рычаг весов 5 в сушильной камере 3. Фиксируется убыль массы образца с течением времени. Данные сводятся в таблицу 10. Таблица 10. Данные по сушке влажного образца.
Предварительно определяется масса абсолютно сухого образца Gсух. Тогда влагосодержание образца определяется по формуле:
Данные таблицы 10 представляются на графике рис. 178.

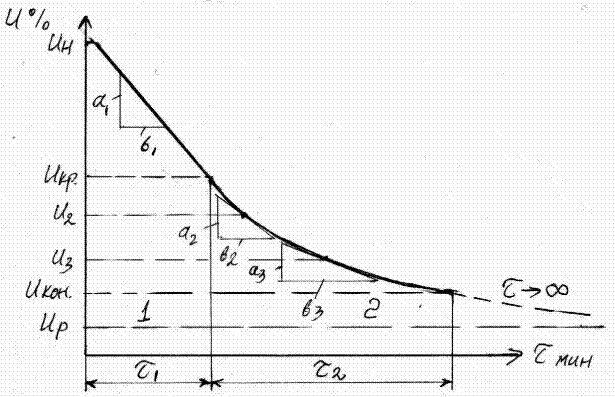

Рис. 178. Опытная кривая сушки.
На опытной кривой сушки фиксируются: Uн.; Uкр.; Uкон.; Uр.; 1; 2. Критическое влагосодержание фиксируется на изломе прямой линии в криволинейную / Uкр./. Равновесное влагосодержание Uр. фиксируется горизонталью, к которой стремится кривая сушки при . В реальной сушилке можно зафиксировать изменение температуры воздуха и материала с течением времени / Рис.179/. В 1934 году А.В.Лыков предложил названия периодов сушки: 1- период постоянной температуры материала, 2- период повыщающейся температуры материала. Однако предложение не получило распространения. В 1936 году американский ученый Т.К.Шервуд продифференцировал кривую сушки на рис. 178 и представил зависимость:
Шервуд ввёл понятия: 1- период постоянной скорости сушки, 2- период убывающей /падающей/ скорости сушки.

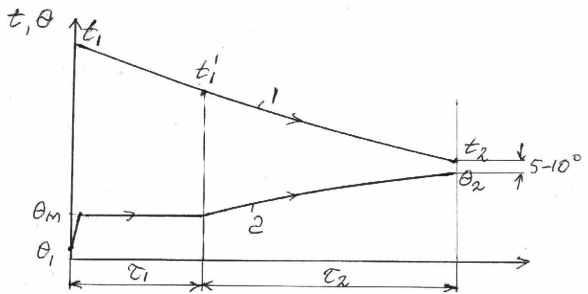

Рис. 179. Изменение температуры воздуха и материала в реальной прямоточной сушилке. 1- воздух, 2- материал.
Построение /график/ Шервуда представлено на рис.180.

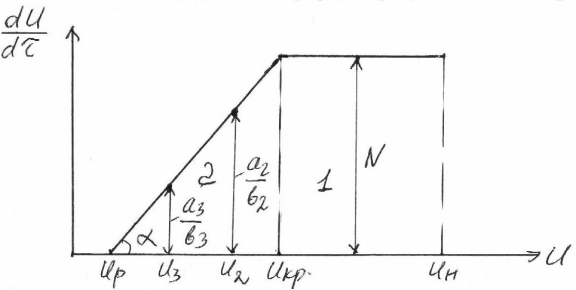

Рис. 180. Кривая скорости сушки по Т.К. Шервуду. 1- период постоянной, 2- период убывающей скорости сушки.
Фиксируются: N=a1/b1 – скорость сушки в первом периоде, - коэффициент сушки. Понятие процесса скорости сушки по Шервуду / изменение влагосодержания материала с течением времени/ не совпадает с понятием скорости сушки по дисциплине ПАПП / количество влаги, испарённое с единицы поверхности материала в единицу времени. [кг/(м2. с] /155/
