Разбивка строительной обноски

Состав работ нулевого цикла

Геодезическое обеспечение строительства подземной части зданий и сооружений

В состав работ в подземной части, требующих геодезического обеспечения, входят: устройство обноски и закрепление осей, рытье котлованов и траншей с зачисткой дна и откосов, монтаж фундаментов, стен подвала и перекрытия над ним, устройство приямков, лифтовых шахт, прокладки труб самотечной канализации, монтаж оборудования в подвале (котлов, насосов и т. п.). Заканчивается подземная часть (нулевой цикл) строительством до нулевой отметки, за которую принимают уровень чистого пола 1-го этажа.

Для детальной разбивки зданий и сооружений, закрепления разбивочных осей и передачи их в котлован и на фундаменты по периметру разбиваемого здания или сооружения устраивают обноску. Обноску проектируют параллельно основным осям на таком расстоянии от них, чтобы при рытье котлована под фундамент она не попала в зону земляных работ. Расстояние от края котлована до обноски не должно быть менее 3 – 4 метра. Обноска бывает сплошная, скамеечная и створная (рис. 4.2.1.).

Рис. 4.2.1. Типы обноски

а – сплошная, б – скамеечная, в – створная.

Сплошная обноска (рис. 4.2.2.) представляет собой ряд вкопанных в землю столбов с шагом 2 – 3 м с прибитой к ним горизонтальной обрезной доской толщиной 40 – 50 мм.

Скамеечная обноска состоит из двух столбов и горизонтальной доски, расположенных перпендикулярно линии основных осей.

Створная (столбчатая) обноска состоит из отдельно стоящих столбов, каждая пара которых закрепляет одну из осей.

Наиболее рациональной является инвентарная металлическая обноска, состоящая из металлических полых якорей, в отверстия которых вставляются металлические стержни с укрепленными на них в горизонтальном положении трубчатыми штангами.

Рис. 4.2.2. Устройство сплошной обноски

Для установки обноски параллельно основным осям от точек пересечения основных осей откладывают выбранные расстояния до обноски, контролируя створность с помощью теодолита. Полученные точки фиксируют направление каждой стороны обноски.

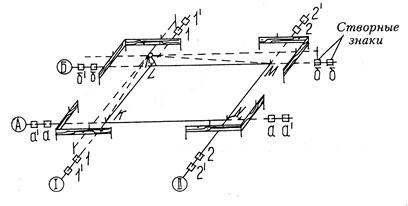

Рис. 4.2.3. Схема вынесения разбивочных осей на обноску и закрепления их створными знаками:

1 – разбивочные оси; 2 – обноска; 3 – створные знаки

В пересечении сторон обноски закрепляются точки, углы при которых должны быть равны 90^о. Проверка правильности этих углов и установка столбов в створе каждой стороны обноски проводятся по теодолиту. Установка обноски на один уровень по высоте контролируется с помощью нивелира.

После устройства обноски на неё выносят разбивочные оси (рис. 4.2.3.). Сначала выносят основные оси. Для этого теодолит устанавливают последовательно в точках K, L, M, N и, ориентируя его по направлению основных осей, отмечают на деревянной обноске соответствующие точки, закрепляя их гвоздями, а на инвентарной по биссектору крепят хомутик так, чтобы его положение совпадало с вертикалной нитью трубы теодолита. Полученное положение основных осей на обноске контролируют путем измерения расстояния между осями.

Для вынесения на обноску промежуточных осей от какой-либо основной оси откладывают по верхнему краю обноски проектные расстояния в прямом и обратном направлениях инварной лентой или металлической рулеткой.

Чтобы разбивочные оси могли обеспечить геодезическое обслуживание в течение всего периода строительства, а также на случай поломки обноски, основные оси дополнительно закрепляются грунтовыми знаками в виде бетонных столбиков. Эти знаки могут служить одновременно плановыми опорными точками и рабочими реперами.
