Импульсные устройства, принципы построения импульсных устройств




IV. ИМПУЛЬСНЫЕ ГЕНЕРАТОРЫ





Импульсными называют устройства, работающие в прерывистом режиме. В таком режиме кратковременное воздействие чередуется с паузой, длительность которых соизмерима с длительностью переходных процессов. Это предопределяет существенные особенности электронных устройств, работающих в импульсном режиме.

Основными задачами, решаемыми с помощью им­пульсных устройств, являются: формирование и генерирование импульсов заданных форм и параметров, а также управление импульсами. Импульсный режим работы лежит в основе работы многих устройств промышленной электроники.

Импульсом называют кратковременное изменение напряжения (тока) в электрической цепи, длительность которого соизмерима или меньше длительности переходных процессов в этой цепи. Если длительность какого-либо сигнала несравненно больше длительности переходного процесса в электрической цепи, то режим работы во времени действия сигнала считают установившимся, а сам сигнал для этой цепи не является импульсным.

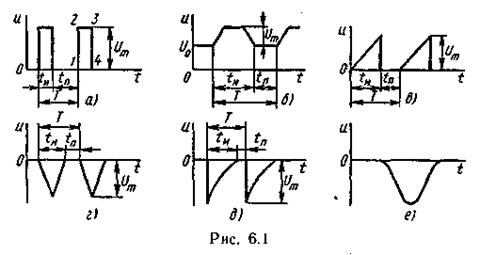

По форме (здесь отражается чисто геометрическая структура импульса) импульсы весьма разнообразны. Наиболее часто используют импульсы прямоугольной, трапецеидальной, пилообразной, треугольной, экспоненциальной и колоколообразной форм, показанные соот­ветственно на рис. 6.1, а — е.

Периодическая последовательность импульсов (рис. 6.1) характеризуется периодом повторения (следования) Т, т.е. отрезком времени между началом двух соседних однополярных импульсов. Величину F = 1 называют частотой следования импульсов. Отношение периода повторения к длительности импульса характеризует скважность периодически повторяющихся импульсов:

q = T/t И = 1 /Ft И (6.1)

Скважность обычно лежит в пределах от 2 до 10 000. Наименьшая величина скважности характерна для устройств вычислительной техники и наибольшая — для радиолокационных устройств.

Величину, обратную скважности,

K 3 = 1 /q = t И /T (6.2)

называют коэффициентом заполнения импульсов, который, как и скважность, является безразмерной ве­личиной.

Помимо параметров периодической последовательности импульсов важное значение имеют параметры формы импульсов. Характерными участками импульса, определяющими его форму, являются (рис. 6.1, а): передний фронт 12, вершина 2—3, задний фронт 3—4. У импульсов различной формы отдельные участки могут отсутствовать. Количественную оценку формы импульсов и свойств его отдельных участков рассмотрим на примере реального импульса прямоугольной формы (рис. 6.2).

Основными параметрами формы импульсов являются: амплитуда или наибольшее значение импульса U m , длительность импульса t И , длительность переднего фронта t Ф, длительность заднего фронта (среза) t C , спад вершины импульса D U m .

При оперировании с реальными импульсами измерение их длительности становится малоопределенным. Чаще всего длительность импульса измеряют на уровне 0,1 U m , считая от основания. В импульсных устройствах промышленной электроники длительность импульсов лежит в пределах 10 – 9 — 1 с.

Интервалы времени, соответствующие длительности переднего t Фи заднего t С фронтов импульса, обычно отсчитывают между уровнями (0,1 — 0,9) U m и (0,9 — 0,l) U m. Это активные длительности переднего и зад­него фронтов импульса, которые составляют обычно (5—20%) t И . Чем меньше отношения t Ф / t Ии t С / t И ,тем форма импульса ближе к прямоугольной.

Постоянство вершины импульса в течение его дли­тельности является одним из важнейших требований к формирователям и генераторам импульсов. Однако из-за несовершенства названных устройств наблюдается некоторый спад вершины импульса D U m. Часто вместо абсолютного значения спада используют относительное, определяемое отношением D U m / U m. У некоторых им­пульсов (треугольных, экспоненциальных и др.) плоская вершина отсутствует.
