Повітряно дихальний апарат АВМ-5

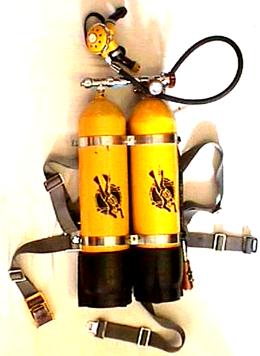

Загальний вигляд апарату АВМ-5

Загальна вигляд спорядження водолазного універсального СВУ

1 – гідрокомбінезон УГК-2; 2 – апарату АВМ-5; 3 – сигнальний кінець; 4 – жилет аварійного всплиття ЖВ-1; 5 – батарея аварійних балонів БК-1 А.

ПРИЗНАЧЕННЯ:

Універсальне водолазне спорядження СВУ-3 призначено для виконання різних
водолазних робіт, на глибинах до 40-60 метрів, як способом плавання, так і з опорою на ґрунт.
Спорядження ставиться до легководолазного типу з відкритою схемою подиху. Для забезпечення подиху в спорядженні застосовується стиснене повітря, що надходить до водолаза з балонів апарата або по шлангу з поверхні.

1 – вентиль основної подачі повітря; 2 – вентиль резервної подачі; 3 – легеневий автомат; 4 – патрубки; 5 – шланг низького тиску; 6 – хомути; 8 – резервний балон; 9 – основний балон; 10 – ніпель; 12 – двох плечових ремнів;13 – поясний ремень; 14 – карабін 15 – брасовий ремень; 16 – дистанційне управління; 17 – опори;

КОМПЛЕКТАЦІЯ:

Апарат повітряно-балонний дихальний - 2 шт. (5 років)

УГК-1 - 2 к-т або УГК-2 - 2 к-т (для інж.частин)(4 роки)

Шланг водолазний ВШ-2(60м) - 1 к-т (4 роки)

Редуктор - 1 (5 років)

Ніпель - 2 од. (5 років)

Вантаж нагрудний - 1 од. (10 років)

Калоші водолазні (безрозмірні) - 1 пари (10 років)

Білизна водолазне(комплект №39) - 2 к-т (4-2 року)

Канат капроновий окр. 30 мм довжина 70 м - 2 од. (5 років)

Ніж водолазний НВУ - 2 од. (10 років)

Ліхтар підводний РПФ-55 або «Берил» - 1(5 років)

Станція телефонна водолазна уніфікована ВТУС- 7-2 - 1 к-т (6 років)

Кабель КВТ-1 - 120-140 м.

Призначений для забезпечення подиху водолаза (плавця) при виконанні робіт або плаванні під водою, в автономному варіанті на глибинах до 60 м и с подачею повітря з поверхні по шлангу на глибинах до 40 м.

КОМПЛЕКТАЦІЯ:

Апарат АВМ-5 - 1, панель, змійовик з манометром, манометр високого тиску манометр низького тиску, легеневий автомат з загубником, комплект ЗИП, ящик укладальний, шланг водолазний (коротиш), вантаж поясний маска гумова, 2 патрубки, скоба, 6 заглушек запобіжних, гайка ковпачкова, відомість ЗИП, формуляр і паспорта на 3-х манометрах.

Конструкція:

Апарат складається з 2-х балонів, балонів із трійником, балона з вентилем основної й резервної подачі й з дистанційним керуванням, легеневий автомат із загубником, сполучний шланг, редуктор, ніпель, двох хомутів, двох гумових опор, підвісної системи.

Балон призначений для зберігання газоподібного стисненого повітря до (150-200 кгс/див²) виготовляється зі спеціальної легованої сталі. Балон із трійником (основний) трійник ввернуть у горловину балона на гліцериновому цементі. Трійник має три штуцери: вхідний штуцер для приєднання шланга, у другому штуцері розміщений безповоротний клапан, третій штуцер балона вмонтований у горловину.

Балон з вентилем основної й резервної подачі (резервний) замість трійника в горловину вкручені в одному корпусі вентилі основної й резервної подачі.

Вентиль основної подачі призначений для перекривання повітря вступника з балонів. Складається з корпуса, клапана (із правим різьбленням) сухарик, шпиндель, прокладка мідна, гумове кільце, прокладка, кришка (гайка), маховичок з 4-х граним гніздом, притискна гайка. Кришка, 3 гвинти, штуцер для підтримки редуктора.

Вентиль резервної подачі призначений для подачі резервного повітря з резервного
балона апарата до редуктора й легеневого автомата при використанні основного запасу.
Складається з корпуса, клапана (з лівим різьбленням) сухарик, шпиндель, мідна прокладка, гумове
кільце, прокладка, кришка шестигранна гайка, маховичок з 12 граним гніздом, кришка з
написом (откр., закр., резерв) 3-х гвинтів (маховичок має шків для кріплення тросика
дистанційного керування), щиток який кріпиться на корпусі вентиля двома настановними
гвинтами.;

Дистанційне керування для відкриття вентиля резервної подачі складається з гумового
рукава, сталевого троса з кулькою й сухариком, ручка з 2-мя важелями, пружина ручки,
стопорний гвинт, ніпель, 2-х муфт, штуцер, 2-х кронштейнів для кріплення гумового рукава до
хомутів апарата.

Редуктор призначений для зниження тиску повітря вступника з балонів апарата складається з корпуса, поршня з подушкою, пружини поршня, кришки, 4-х гумових кілець, регулювальна шайба, ніпель із накидною гайкою для приєднання редуктора до вентиля апарата, фільтр (вуст. Р 8-10 кгс/см²).

Легеневий автомат призначений для пульсуючої подачі повітря на подих і вирівнювання Р пост, з редуктора до Р навколишнього середовища.

Легеневий автомат складається із пластмасового корпуса, кришки із примусовим клапаном, гумова мембрана з 2-мя металевими пластинами закріплені заклепками, хомут зі стопорним гвинтом, у корпусі вмонтований: повітряний клапан: кришка, клапан, стопорне кільце, сідло клапана, 2-х патрубків для клапанів, що труять, 2-х гумововідворотних клапанів. Усередині корпуса: щиток із гвинтом для напрямку повітря.

Гніздо для кріплення клапана вдиху складається, корпуса, важеля, фланця, щитка сідло клапана, клапана зі штоком, конічна пружина клапана, шайба, фільтр, стопорне кільце, притискна гайка (у корпусі легеневого автомата вмонтований штуцер вдиху для кріплення легеневого автомата до маски ВМ-4(5) або УГК). Легеневий автомат зі штуцером для зими й із загубником - літній варіант.

До загального корпуса вмонтований пропускний клапан для перекриття виходу резервного запасу повітря з резервного балона, складається: клапана, пружини клапана, опори пружини й peгулюючого гвинта..
