Коэффициент удельного давления

Этот коэффициент учитывает геометрию профилей зубьев на величину контактных напряжений, которые могут достигать значительной величины и приводить к выкрашиванию материала на рабочей поверхности зубьев.

Контактные напряжения определяются по формуле Герца

где F- окружная сила взаимодействия зубьев; b- ширина зубчатых колёс; Е – приведенный модуль упругости материалов колёс (Е = 2Е₁Е₂/(Е₁+Е₂)); ρ – приведённый радиус кривизны эвольвентных профилей зубьев в точке контакта(где + - для внешнего зацепления, а – -для внешнего зацепления).

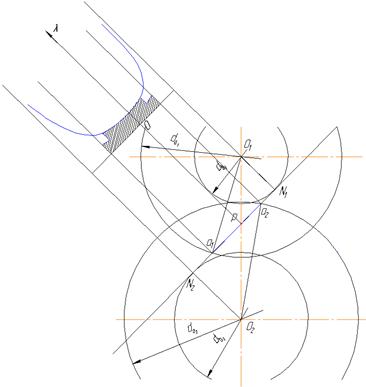

Для текущего момента, исходя из свойств эвольвенты, для внешнего зацепления можно записать

Коэффициентом удельного давления λ называется отношение

Коэффициент λ не зависит от модуля, так как ρ пропорционален модулю, зависит от положения точки контакта на линии зацепления и минимален в начале и в конце зацепления за счёт перекрытия в зацеплении.
