Вентилятор




Вентилятор состоит из корпуса (обычно в виде рамки), электродвигателя и крыльчатки, закреплённой при помощи подшипников на одной оси с двигателем (Рисунок 2.1).

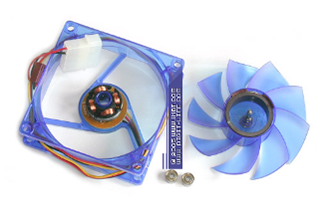

Рисунок 2.1 – Вентилятор (в разобранном виде)



От типа установленных подшипников зависит надёжность вентилятора. Производители заявляют такое типичное время наработки на отказ (количество лет получено из расчёта круглосуточной работы) (Таблица 2.1).

С учётом морального старения компьютерной техники (для домашнего и офисного применения это 2-3 года), вентиляторы с шарикоподшипниками можно считать «вечными»: срок их работы не меньше типового срока работы компьютера. Для более серьёзных применений, где компьютер должен работать круглосуточно много лет, стоит подобрать более надёжные вентиляторы.

Ось пропеллера в вентиляторе может устанавливаться, используя подшипники качения (ball bearing) или подшипники скольжения (sleeve bearing). Первые представляют собой как бы подушку из скользящих материалов и масла. Такие подшипники менее долговечны, они достаточно быстро изнашиваются, после чего вентилятор начинает "подвывать". Его можно смазывать, но лучше заменить. Подшипники скольжения так же, из-за своей низкой надёжности не используются в вентиляторах с высокой частотой вращения лопастей. Единственное их преимущество - низкая стоимость. Подшипники качения, это подшипники в том виде, в котором мы привыкли их видеть, с двумя радиальными кольцами, между которых расположены маленькие шарики. Эти подшипники более надёжны и чаще всего именно они используются в современных кулерах. В некоторых вентиляторах используются одновременно один подшипник качения и один подшипник скольжения. Основной характеристикой, которая имеется у подвески вентилятора - это время наработки на отказ, MTBF (Middle Time Before Failure). Так как подшипники - самая ненадёжная часть вентилятора, то именно они определяют, сколько ему проработать в компьютере. Для подшипников скольжения эта величина - 30 000 часов, для подшипников качения - 50 000 часов. Вентиляторы, использующие два оба типа подшипников, имеют среднее время наработки на отказ 40 000 часов. Сейчас стали появляться кулеры с керамическими подшипниками, которые обещают проработать от 300 000 до 500 000 часов. И хотя, может показаться, что это достаточно большое время, всё же оно не гарантировано производителем и вентилятор может выйти из строя буквально на следующий день после покупки.

Таблица 2.1 – Зависимость работы вентилятора от марки подшипника

Тип подшипника Время наработки на отказ Подшипник скольжения
  часов лет
(sleeve bearing) 10 000   Один подшипник скольжения, один подшипник качения
(ball bearing) 20 000   Два подшипника качения
(2 ball bearing) 30 000   Гидродинамический подшипник



Многие сталкивались со старыми вентиляторами, в которых подшипники скольжения выработали свой ресурс: вал крыльчатки дребезжит и вибрирует при работе, издавая характерный рычащий звук. В принципе, такой подшипник можно отремонтировать, смазав его твёрдой смазкой, — но многие ли согласятся ремонтировать вентилятор, цена которому всего пара долларов?



Основные показатели, характеризующие вентилятор, это скорость воздушного потока, объём воздуха, перегоняемый им в минуту, потребляемая мощность, частота вращения лопастей и уровень шума. Скорость воздушного потока измеряется в линейных футах в минуту (LFM, Linear Feet per Minute). Зачастую скорость потока заменяется показателем давления воздуха на выходе из вентилятора. Эта величина измеряется в миллиметрах жидкости (мм.H2O). Эти два показателя, скорость и давление потока, зачастую не дают представление о производительности вентилятора, в то время, как более привычный показатель, объём перегоняемого воздуха, в полной мере оценивает эффективность. Этот показатель измеряется в кубических футах в минуту (CFM - Cubic Feet per Minute). Один кубический фут равняется приблизительно 28.3 литрам или 0.028 кубического метра, так что при желании можно перевести эту величину в метрическую систему. Так как эффективность охлаждения активного кулера во многом зависит именно от объёма воздуха, проходящего через радиатор, то CFM можно считать одной из основных величин, на которые стоит полагаться как при выборе отдельно вентилятора для компьютера, так и при выборе кулера в общем. Современные кулеры используют вентиляторы производительностью от нескольких до нескольких десятков кубических футов в минуту.



Потребляемая мощность определяется моторчиком, установленным в радиаторах и равняется потребляемому току, умноженному на рабочее напряжение вентилятора. Сейчас подавляющая часть вентиляторов для компьютерных кулеров работают на напряжении 12 Вольт. Раньше, в кулерах для видеокарт использовались вентиляторы, работающие от 7 Вольт и 5 Вольт, но сейчас, при темпах развития видеочипов, это уже нечастое явление. Обычно, рабочее напряжение вентилятора отличается от стартового. То есть, моторчик вентилятора может "завестись" и на напряжении 7 В или 9 В, а работать - на напряжении от 6 В до 15 В. Такой разброс напряжения очень важен для вентиляторов, имеющих регулировку частоты вращения лопастей.



Частота вращения лопастей - так же очень важный параметр. Она определяется конструкцией вентилятора, мощностью и мощностью моторчика. Данная величина измеряется в оборотах в минуту (Об/мин. или RMP - Rotates per Minute). В настоящее время очень многие обозреватели измеряют в RPM скорость вентилятора. Это не верно, потому что скорость обычно измеряется в радианах в секунду или метрах в секунду, а обороты в секунду характеризуют именно частоту вращения. Чем быстрее вращаются лопасти вентилятора, тем большую производительность он будет иметь. К сожалению, пропорционально с частотой вращения вентилятора изменяется и уровень его шума. Что такое шум, я думаю, никому не надо объяснять. Уровень шума измеряется в ДециБелах и обычно обозначается как дБ или dB. Скажу лишь, что сейчас "бесшумными" считаются кулеры, выделяющие около 23 дБ. Кулер, работающий с громкостью 30 дБ уже может вывести из себя самого терпеливого пользователя. Вентиляторы современных кулеров имеют частоту вращения лопастей от 2 000 до 8 000 оборотов в минуту. Уже при 7 000 RPM вентилятор работает слишком громко и может вызывать раздражение у пользователей и окружающих, поэтому сегодня производители кулеров всеми средствами пытаются увеличить производительность кулера, снизив уровень его шума. Объём воздуха зависит не только от частоты вращения лопастей, но и от размеров вентилятора. Чем эти размеры больше, тем производительность будет выше. Поэтому в последнее время на смену кулерам с быстрыми 60-миллиметровыми вентиляторами, имеющими частоту вращения лопастей 6 000 - 7 000 оборотов в минуту (30-38 CFM, уровень шума - до 46.5 дБ) приходят 80-миллиметровые и 90-миллиметровые вентиляторы, лопасти которых совершают от полутора до трёх тысяч оборотов в минуту. Производительность таких вентиляторов составляет от 22 до 50 CFM, а уровень шума - от 17 до 35 дБ.



Вентиляторы бывают двух типов: радиальные и осевые. Осевые получили широкое распространение в силу своих небольших размеров и хорошего соотношения производительность/шум. Обычный вентилятор, с пропеллером - это осевой вентилятор, в нём поток воздуха направляется вдоль оси вращения.





Осевой вентилятор





Радиальные вентиляторы получили название "бловеры" (от англ. Blow - дуть). В бловере воздушный поток направляется под углом 90 градусов к оси моторчика. Вместо пропеллера с лопастями в радиальных вентиляторах используются барабаны, или как их принято называть, крыльчатки. Этот тип вентиляторов требует установки моторчиков с большей мощностью, бловеры имеют большие физические размеры и большую стоимость. Но несмотря на эти, казалось бы, недостатки, радиальные вентиляторы имеют ряд преимуществ. Прежде всего, воздушный поток в них менее обладает меньшей турбулёнтностью, большей скоростью, а кроме того - радиальные вентиляторы лишены "мёртвой зоны".



Поговорим о "мёртвой зоне". В обычных, осевых, вентиляторах моторчик расположен в центре. Иногда моторчик занимает значительную часть "активной" площади вентилятора, площади, образуемой окружностью пропеллера. Под моторчиком скорость воздушного потока несравнимо ниже, чем под лопастями. Уже на некотором расстоянии скорости воздуха под вентилятором выравнивается на всей площади, но это расстояние уже может быть за пределами основания радиатора. К сожалению, как правило, "мёртвая зона" расположена над центром радиатора, в том месте, где расположено ядро процессора. Естественно, эта "мёртвая зона" негативно сказывается на охлаждении.

Производители кулеров ни раз пытались решить проблему "мёртвой зоны". Компании GlacialTech и Global Win в некоторых своих кулерах располагали вентилятор не по центру радиатора, а с небольшим сдвигом, чтобы над тем местом основания кулера, где расположено ядро процессора, располагались лопасти вентилятора. Другие производители изменили конструкцию вентилятора, как бы распределив моторчик из центра вентилятора по периметру. В таких типах вентилятора четыре обмотки расположены в углах корпуса, а вокруг лопастей проходит кольцо с постоянным магнитом. Таким образом, в центре пропеллера установлена лишь ось, а площадь "мёртвой зоны" снижена в несколько раз. Всё это относится к осевым вентиляторам. В радиальных же, поток, на выходе практически равномерный, с одинаковым давлением и скоростью. Наиболее известными кулерами с радиальными вентиляторами являются модели серии AERO производства компании CoolerMaster.

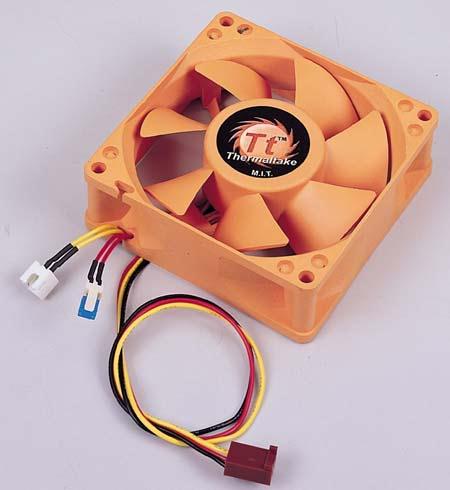

Современные вентиляторы, в большинстве своём, подключаются к материнским платам трёхконтактными Molex-коннекторами. В этих разъёмах два контакта используются для питания, а ещё один - для того, чтобы передавать материнской плате данные со встроенного тахометра вентилятора. Но материнские платы имеют ограничения по мощности, которую они могут подать на вентилятор, и если подключить к системной плате мощный кулер, она может запросто сгореть. Когда эта проблема появилась, производители дорогих мощных кулеров (с потребляемой мощностью более 4 Вт) стали продавать свои охладители с вентиляторами, имеющими четырёхконтактные разъёмы питания PCPlug (как у жёсткого диска или привода CD-ROM). Таким образом вентилятор подключался непосредственно к блоку питания и опасности для материнской платы не представлял. Но очень многие системные платы и компьютеры в целом имеют защиту от перегрева процессоров, в том числе и от остановки вентилятора. Подключение по PCPlug не давало возможности сообщать материнской плате информацию о частоте вращения лопастей, а питание мощных кулеров от материнской платы опасно для самой платы. Сегодня многие производители делают комбинированное питание - два разъёма Molex и один разъём PCPlug. Питание осуществляется по одному из разъёмов - от материнской платы или блока питания. Во втором случае к системной плате подключается Molex-разъём всего с одним проводком, по которому передаются данные о частоте вращения пропеллера. В итоге и кулер может работать без опасности повреждения платы и сигнализация аппаратного мониторинга остаётся активной.
