Передаточная модель Эберса-Молла

Нелинейные модели биполярного транзистора

Модель базируется на эквивалентной схеме, приведенной на рис. 3.14. Расчетные формулы, полученные ранее, (см. 3.8, 3.9, 3.17, 3.18) объединим в систему

: (3.19)

причем u_ЭП= - u_ЭБ, u_КП = - u_КБ.

Токи во внешних цепях транзистора рассчитываются по формулам:

(3.20)

В простейшем случае в модели используются три параметра:

• I₀ -тепловой ток транзистора;
• b - прямой коэффициент передачи тока базы;
• b _I - обратный коэффициент передачи тока базы.

Передаточная модель Эберса - Молла может уточняться (влияние объемных сопротивлений, генерационно-рекомбинационных токов переходов, эффект Эрли и т. д.) и поэтому именно она используется в компьютерных программах.

Классическая модель Эберса - Молла

Классическая модель Эберса - Молла базируется на эквивалентной схеме, изображенной на рис. 3.15. От передаточной модели классическая отличается тем, что составляющие токов транзистора сгруппированы иначе. Переходы транзистора представлены изолированными диодами, токи которых i ₁ и i ₂ определяются напряжениями u _эп и u _кп соответственно:
, (3.21)

где и . (3.22)

Тепловые токи I_ЭБК и I_КБК имеют следующий смысл:

• I_ЭБК - это тепловой ток эмиттера в схеме с общей базой при u_КП = 0 (замыкании выводов коллектора и базы).
• I_КБК - тепловой ток коллектора в схеме с ОБ при u_ЭП =0.

Формально тепловые токи соответствуют токам переходов при обратных напряжениях, много больших u _т. Однако реально измеряемые обратные токи переходов транзистора окажутся гораздо больше за счет токов генерации в переходах и токов утечки. (Аналогичная ситуация рассматривалась при анализе p-n-перехода). Поэтому определить значения тепловых токов транзистора можно только по результатам измерений при прямых напряжениях на переходах. Взаимодействие переходов отражено путем введения в эквивалентную схему генераторов тока a i₁ и a _I i₂.

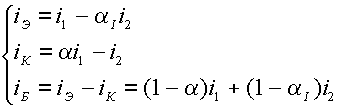

Соответственно токи в цепях каждого электрода можно рассчитать по формулам: . (3.23)

Классическая модель менее удобна для расчетов, чем передаточная, но широко используется для объяснения работы транзистора.
