Влияние обратного напряжения на коллекторном переходе на токи транзистора. Эффект Эрли

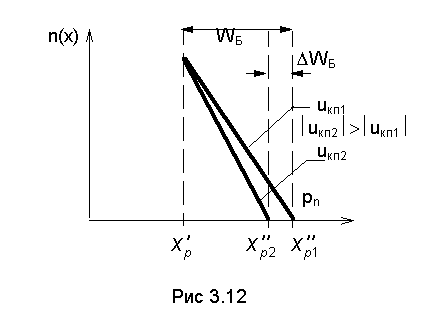

В соответствии с формулами 3.5...3.8 ток связи перестает зависеть от обратных напряжений при | uКП| >> uТ = 26 мВ. Однако реально такая зависимость существует, так как при увеличении обратных напряжений ширина n-p- переходов увеличивается, а ширина базы уменьшается. Зависимость ширины базы от величины обратного напряжения на коллекторе называется эффектом модуляции ширины базы или эффектом Эрли. (Аналогичный эффект в эмиттерном переходе интереса не представляет, так как на эмиттерный переход не подают больших обратных напряжений). На рис 3.12 показаны два распределения n(x) электронов в базе при двух значениях обратного напряжения на коллекторном переходе. Видно, что при uКП = uКП2 ширина базы уменьшилась на величину D WБ. При этом увеличился градиент концентрации электронов

и, следовательно, увеличился и ток связи, являющийся диффузионным. Как следует из рис. 3.12, большему обратному напряжению uКП2 соответствует больший ток связи iЭ-К а, следовательно, и большие токи iЭ и iК. Однако данный эффект в сотни раз слабее, чем влияние прямых напряжений на переходах, и часто не учитывается, или учитывается приближенно. Для учета эффекта Эрли уточняют формулу (3.6) теплового тока транзистора I 0, принимая:

(3.16)

где I0 - ток, определенный без учета эффекта Эрли по формуле (3.6), uА - напряжение Эрли - параметр транзистора, характеризующий величину эффекта Эрли. Обычно uА составляет десятки вольт и более. Физический смысл напряжения Эрли будет рассмотрен позднее в разделе 3.5.
