Модели для активного режима работы транзистора

Рассмотренные выше нелинейные модели транзистора справедливы для любого режима работы. Однако, для наиболее важного активного режима они могут быть существенно упрощены: Во-первых, можно исключить элементы, описывающие инверсную составляющую тока связи (генератор a _I i₂). Во-вторых, в качестве одного из аргументов целесообразно рассматривать входной ток транзистора (ток эмиттера в схеме с ОБ и ток базы в схеме ОЭ), так как сопротивление открытого эмиттерного перехода мало, и внешняя цепь по отношению к транзистору в большинстве случаев может рассматриваться как генератор входного тока.

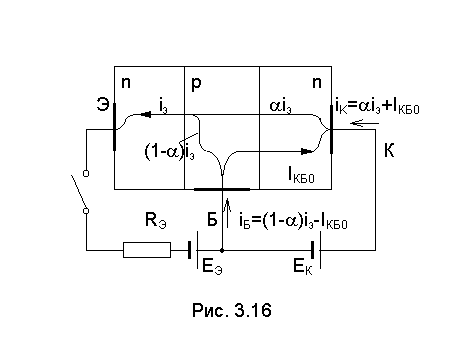

Рассмотрим транзистор в схеме с ОБ, работающий в активном режиме (рис.3.16). Если разорвать цепь эмиттера, то под действием обратного напряжения на коллекторе через коллекторный переход из коллектора в базу будет протекать обратный ток I_КБ0. Его величина приводится в справочных данных транзистора. Подчеркнем, что ток I_КБ0 следует именно измерять, так как аналитически оценить все составляющие обратного тока невозможно (если использовать формулу, связывающую I_КБ0 и I_КБК, получаемую из уравнений Эберса - Молла, то получится очень большая ошибка).

Таким образом, при i_Э =0, i_К= I_КБ0.

Если теперь замкнуть цепь эмиттера, то появится ток i_Э=E_Э/R_Э (задаваемый внешней цепью). Ток эмиттера будет передаваться в коллектор с коэффициентом a.

В результате получим: i_К =a i_Э+I_КБ0. (3.24)

Напряжение на эмиттерном переходе можно вычислить с помощью (3.21). Пренебрегая малыми тепловыми токами, получаем:

. (3.25)

Эквивалентная схема транзистора для активного режима приведена на рис. 3.17. В схему добавлено сопротивление тела базы r¢ _Б. Отметим, что в практических расчетах прямое напряжение u_ЭП часто считают не зависящим от тока эмиттера (при изменении тока эмиттера в 10 раз напряжение на эмиттерном переходе изменяется на 60 мВ) и принимают u_ЭП» U*, где U* - пороговое напряжение перехода. Для кремниевых транзисторов U*» 0,6-0,8 В. Током I_КБ0 для кремниевых транзистором пренебрегают.

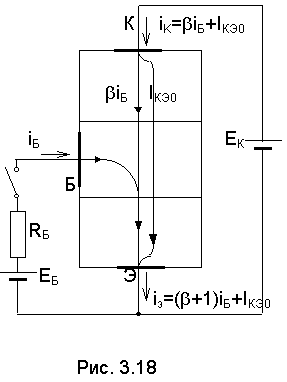

Для включения с ОЭ (рис.3.18) в качестве входного тока рассматривается ток базы. Учитывая что i_Э= i_К+i_Б, исключим ток i_Э из выражения (3.24) i_К =a (i_К+i_Б)+I_КБО, тогда . (3.26)

I_КЭ0 » b I _КБ0 - называется сквозным тепловым током транзистора. Это ток между эмиттером и коллектором при оборванном выводе базы. Для вычисления напряжения на эмиттерном переходе используем (3.25). Считая, что i_Б» (1- a i_Э), получим:

. (3.27)

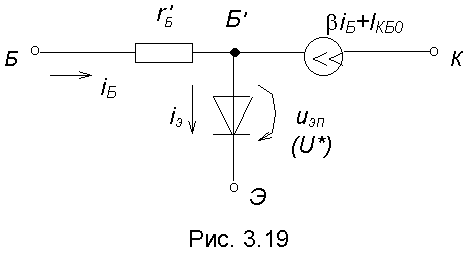

Эквивалентная схема для включения с ОЭ приведена на рис.3.19.
