Векторная диаграмма токов при параллельном соединении R, L и С

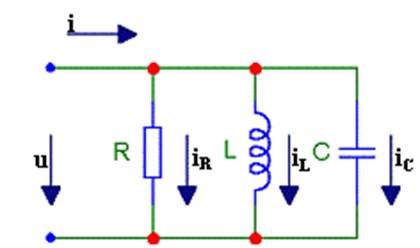

Цепь переменного тока с параллельным соединением элементов.

Полная мощность цепи

Реактивная мощность



Q = UI Sin φ = UРI = (UL - UС)I



Реактивная мощность может быть положительной (индуктивный режим: UL > UС; XL > XC; φ > 0) или отрицательной (емкостной режим: UL < UС; XL < XC; φ < 0)





______

S = UI = √ P2 + Q2



Коэффициент мощности



cos φ = P/S





IL>IC





Если u = Uмакс Sin ωt, то

на сопротивлении iА = IA макс Sin ωt

на ёмкости iС = IC макс Sin (ωt + π/2)

на индуктивности iL = IL макс Sin (ωt - π/2)



Амплитуды этих значений



IА макс = Uмакс/ R= Uмакс ∙ g

IL макс = Uмакс/ωL = Uмакс/XL= Uмакс∙ bL

IС макс = Uмакс ∙ ωC = Uмакс XС = Uмакс/bC



g, bL и bC активная, индуктивная и емкостная проводимости



Действующие значения



IА = U/ R= U ∙ g

IL = U/ωL = U/XL= U ∙ bL

IС = U ∙ ωC = U/XС = U ∙ bC



IА совпадает по фазе с напряжением, IС опережает по фазе напряжение на ¼ периода, IL отстаёт по фазе от напряжения на ¼ периода.



Мгновенное значение тока в неразветвлённой части цепи равно сумме составляющих



i = iА + iL + iC = IA макс Sin ωt + IL макс Sin (ωt - π/2) + + IC макс Sin (ωt + π/2)
