Общие требования

Цифровые ключи.

Способы повышения быстродействия транзисторных ключей

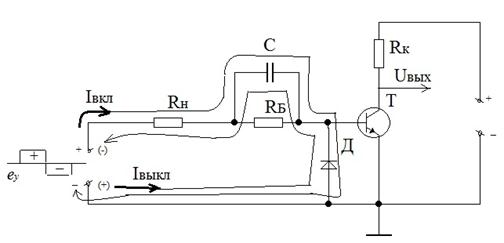

1. Метод форсированного переключения.

RБ > Rи

τзар ≥ t1; τразр ≥ t2

Iвкл > Iпост ф+

Iвыкл > Iпост ф-

2. Метод ненасыщенных ключей

Поскольку Uпрд=0,4 В, то Еф=URБ=0,6 В.

- с момента открытия диода Д.

Электронные ключи, работающие в режиме D, используются для формирования двух уровней выходного напряжения. Такие ключи относятся к классу цифровых ключей и широко применяются при построении цифровых логических схем.

Обобщенная схема цифрового ключа может иметь вид.

Два уровня напряжения на выходе ключа формируются следующим образом:

1. когда сигнал «Вх» переводит Кл в положение 2, напряжение на выходе определяется:

(логический нуль),

Поскольку Rкл откр составляет единицы Ом и Rкл откр << Rн, а Rогр>>Rкл откр, то

.

Для минимизации тока потребления от +Еп желательно Rогр иметь достаточно большим, т.к. , т.е. Rогр→∞.

2. когда сигнал «Вх» переводит Кл в положении 1, напряжение на выходе определяется:

(логическая единица)

Поскольку Rкл закр составляет несколько МОм и Rкл закр >> Rн, то

.

Для приближения к Еп, необходимо, чтобы Rогр<<Rн.

При фиксированном значении Rн необходимо, чтобы .

Кроме того, при формировании при фиксированном Сн, время заряда Сн будет

tзарmin ≈ 3τзар = 3*Rогр*Сн

При формировании :

tразр ≈ 3τразр = 3*Rклоткр*Сн

Rклоткр<<Rогр

Таким образом, выявляются противоречие к выбору Rогр:

Rогр→∞ - тогда →0, но tзар→∞

Rогр→0 - тогда →∞

Для разрешения противоречия, необходимо, чтобы Rогр было бы управляемым.
