Цепь переменного тока с идеальной катушкой индуктивности

Катушка индуктивности L включена в цепь синусоидального тока i = = I _msin ωt (рис. 2.8). Катушка, у которой активное сопротивление R = 0 называется идеальной. Согласно второму закону Кирхгофа напряжение на входе цепи:

,

т.е. напряжение опережает ток на 90°, или ток отстает от напряжения на 90°, следовательно, индуктивность создает сдвиг по фазе.

Рис. 2.8. Цепь переменного тока с индуктивной нагрузкой

Произведение ωL = 2 πfL – индуктивное сопротивление, которое зависит от частоты питающего напряжения f и индуктивности L.

На рис. 2.9 представлены графики изменения напряжения и тока в катушке индуктивности, векторная диаграмма цепи.

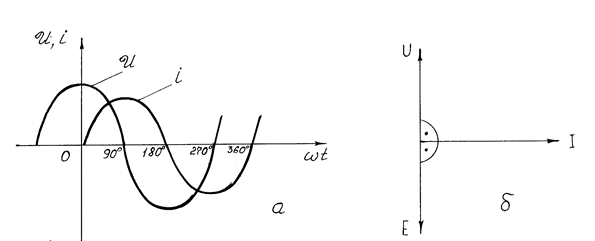

Рис. 2.9. Графики изменения напряжения и тока в цепи с идеальной катушкой индуктивности (а); векторная диаграмма цепи (б)
