Полевые транзисторы с управляющим

p-n-переходом

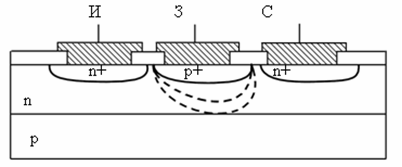

Структура такого транзистора показана на рис. 4.10. На подложке p-типа формируется эпитаксиальный n-слой, в котором методами диффузии создаются области истока, стока n⁺ -типа и затвора p+-типа. Управляющий p-n-переход образуют области p+ и n. Токопроводящим каналом является эпитаксиальный слой n-типа расположенный между затвором и подложкой. При работе транзистора управляючий p-n-переход должен быть включен в обратном направлении.

Глубина обедненного слоя управляющего p-n-перехода тем больше, чем больше обратное напряжение на затворе. Толщина канала будет также соответственно меньше. Следовательно с изменением обратного напряжения будет меняться поперечное сечение канала, а следовательно и его сопротивление. При наличии напряжения между стоком и истоком изменяя обратное напряжение на затворе можно управлять выходным током транзистора.

Входным током транзистора является обратный ток p-n-перехода, составляющий для кремниевых приборов 10^-9-10^-11 А.

На сток транзистора подается положительное напряжение. P-n-переход между эпитаксиальным n-слоем и подложкой включается в обратном направлении, поэтому к подложке прикладывается отрицательное относительно истока напряжение. Иногда подложка используется в качестве второго затвора. В некоторых транзисторах подложка соединяется с затвором и не имеет отдельного вывода.

Статические выходные и передаточные характеристики полевых транзисторов с управляющим p-n-переходом показаны на рис. 4.11 и 4.12.

Выходные характеристики имеют участок насыщения тока, связанный как и у МДП-транзисторов с образованием "горловины" канала вблизи стока.

Напряжением отсечки полевого транзистора с управляющим p-n-переходом называется напряжение на затворе, при котором практически полностью перекрывается канал и ток стока стремится к нулю.

Структура полевого транзистора с управляющим p-n переходом и каналом p-типа показана на рис.4.13. Она совпадает со структурой n-p-n транзистора, изготовленного по планарно-эпитаксиальной технологии. Каналом является базовый p-слой, расположенный между эпитаксиальным n^- слоем и n⁺ слоем.

Если полевой транзистор изготавливать по технологии n-p-n транзистора, то толщина канала будет равна толщине базы (0,51 мкм), что обуславливает большой разброс параметров транзисторов и малое пробивное напряжение.

Поэтому, часто проводят дополнительную предварительную диффузию отдельно от диффузионного базового р-слоя, которая позволяет получать толщину канала 12 мкм.

Рис. 4.10

Рис. 4.11

Рис. 4.12

n⁺ - слой образует «верхний» затвор, эпитаксиальный n^- - слой «нижний» затвор, часто их соединяют вместе.

Рис. 4.13

Полевые транзисторы, изготавливаемые совместно с биполярными транзисторами. Рассмотрим типичные структуры полевых транзисторов с управляющим p-n переходом, расположенным в изолированных карманах полевого транзистора с каналом n-типа.

В структуре, показанной на рис.4.14 р-слой затвора образуется на этапе базовой диффузии. Р-слой затвора окружает со всех сторон область стока n⁺. n⁺-слой областей истока и стока, обеспечивающие омические невыпрямляющие контакты, формируются на этапе эмиттерной диффузии. Каналом является эпитаксиальный n-слой, расположенный между областями затвора р-типа и скрытым р⁺-слоем. Скрытый р⁺-слой предназначен для уменьшения толщины канала

Рис. 4.14
