Волны электрического типа. Волны в прямоугольном волноводе

Волны в прямоугольном волноводе

Для решения задачи по определению структуры ЭМП в прямоугольном волноводе необходимо решить волновые уравнения относительно продольных составляющих электрического и магнитного векторов поля. На рис. 103 представлена геометрия задачи. Волновод с прямоугольным сечением помещен в декартовую систему координат. Площадь сечения с изменением z не изменяется и определяется размерами стенок а×b.

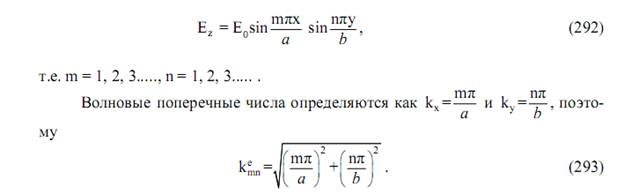

Решение волнового уравнения для продольной составляющей электрической напряженности поля при граничных условиях

представляется в виде

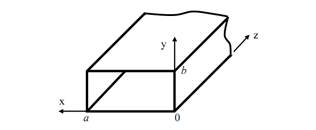

Рис. 105. Геометрия задачи

Рис. 106. Структура поля волны Е11

При увеличении индексов m и n картина поля Е11 мультиплицируется m раз по 0x и n раз по 0y. Алгоритм построения структуры ЭМП в поперечном сечении волновода приведен на рис. 107.

Рис. 107. Алгоритм построения ЭМП произвольной волны

электрического типа
