Поле двух проводящих шаров

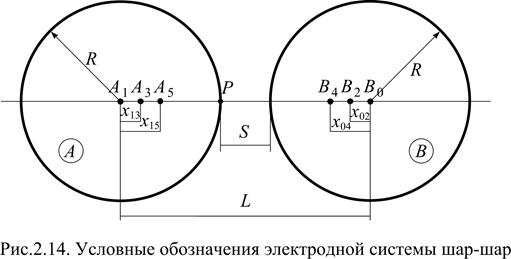

Электродная система, состоящая из двух шаров одинаковых размеров, широко применяется в технике высоких напряжений для измерения высокого напряжения, коммутации цепей и т.п. Задача о параметрах поля такой системы может быть решена различными способами. В этом параграфе продемонстрируем решение методом изображений в сочетании с методом суперпозиции. Пусть радиусы шаров одинаковы и равны R. Система имеет ось симметрии С ¥ и задача сводится к нахождению параметров поля в плоскости, содержащей ось симметрии. Обозначим расстояние между центрами шаров символом L, а отношение L / R символом K (K = L / R). Пусть один из шаров, например шар А, имеет потенциал j > 0, а другой (шар В) заземлен (j = 0).

1. Поместим в центр шара А (точка А 1) заряд q 1. Благодаря этому на поверхности шаров А и В установятся потенциалы j А и j В соответственно:

,

2. Поместим внутрь шара В (точка В 2) заряд q 2 = - q 1/ K, являющийся изображением заряда q 1 в поверхности шара В. Расстояние от точки В 2 до центра шара В (точка В 0)определяется по формуле (2.52): х 02 = R 2/ L = R / K. Потенциал j В при этом становится равным нулю, а потенциал j А равен:

3. Поместим внутрь шара А (точка А 3) заряд q 3 = - q 2 R /(L - x 02)= q 1/(K 2-1), являющийся изображением заряда q 1 в поверхности шара В. Расстояние от точки А 3 до центра шара А равно: х 13 = R 2/(L - х 02)= R × К /(K 2-1)= L /(K 2-1). Потенциал j А приобретает при этом своё первоначальное значение, а потенциал j B становится равным:

,

При измерениях напряжений шаровыми разрядниками величина К изменяется в пределах от 2,1 до 3,5 Если обозначить расстояние между ближайшими точками шаров А и В символом S (S = L -2 R), то это изменение К соответствует изменению отношения S /2 R = 0,05¸0,75. Шаг 3 повторяет в некоторой степени шаг 1. Однако, заряд q 3 меньше заряда q 1 в К 2-1 раз (в 5.76¸11.25 раза).

4. Чтобы сделать потенциал шара В равным нулю в него следует поместить заряд–изображение q 4= - q 3× R /(L - x 13)= - q 1/(K (K 2-2)). Расстояние

Потенциал j А приобретает при этом значение:

5. Для компенсации возросшего потенциала j А внутрь шара А помещают заряд q 5, являющийся изображением заряда q 4, и т.д. Получающийся ряд достаточно быстро сходится.

Потенциал и напряженность в произвольной точке поля находится методом суперпозиции полученных зарядов qi. Наибольшая напряженность поля получается в точке Р, которая является ближайшей точкой заряженного



шара к шару не заряженному. Напряженность поля в этой точке может быть определена по следующей приближенной формуле (по Пику) [1]:

(2.66)

Подробные расчеты электростатического поля двух заряженных проводящих шаров приводятся в [7,8]. Более точные результаты могут быть получены по нижеприведенным формулам. Частичные ёмкости (см. §2.9):

(2.67)

, (2.68)

где (2.69)

Коэффициенты для расчета максимальной напряженности:

(2.70)

(2.71)

Используя формулы (2.67) – (2.71) можно определить С - ёмкость системы двух шаров и Емах - максимальную напряженность.

1. Один из шаров заземлен (j А = U; j B =0)

; (2.72)

2. Потенциалы равны по величине и противоположны по знаку (j А = U /2; j B = - U /2)

; (2.73)
