Методи формоутворення

За характером реалізації потрібних утворюючих ліній рухами верстату,

розрізнюють чотири методи формоутворення:

- метод копіювання, при якому ріжучому лезу інструмента надають

дзеркальну форму утворюючої лінії (мал. 9);

- метод сліду, при якому поверхня формується як геометричне місце

точок послідовного положення вершини ріжучої кромки інструменту

при переміщенні ії по формуючої лінії відносно заготовки (мал.10);

- метод обкочування, при якому поверхня формується як геометричне місце касательних, проведених у поточних точках контакту ріжучого леза інструменту із заготовкою при взаємному обкатуванні (повороті) інструмента та заготовки (мал.11);

- метод огинання, при якому поверхня формується як геометричне місце огинаючих, проведених до траєкторії руху кожного з багатьох

одночасно працюючих лез інструменту у секторі контакту інструменту

із заготовкою (мал. 12); використовується при фрезеруванні площин

кукурузною фрезою та шліфуванні.

Демонструються файли: 11- 15 – робота верстатів різними методами

формоутворення.

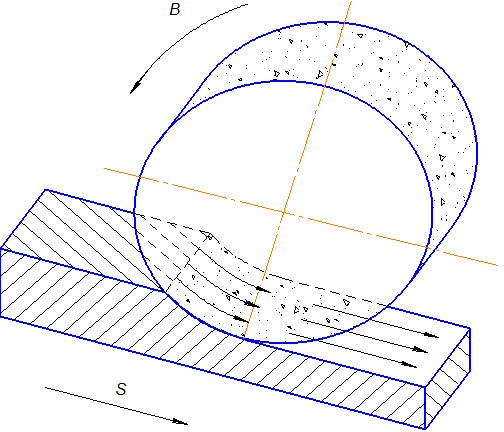

Мал.9. Схема рухів при методі копіювання

Мал.10. Схема рухів при методі сліду

Мал.11. Схема рухів при методі обкочування

Мал.12. Схема рухів при методі огинання

Завдання на самостійну роботу:
