Введение. Радиоприемные устройства предполагают наличие передающего устройства




Радиоприемные устройства предполагают наличие передающего устройства. Поэтому можно представить полную структурную передачи и приема приема радиоволн в виде рисунка 2.1.

Рис.2.1 Структурная схемарадиоканала

В состав радиоканала входит передачик, приемник, канал прохождения радиоволн и посторонние источники радиоволн (помех). Краткие характеристики элементов структурной схемы радиоканала. Здесь необходимо подробней отметить свойство и влияние канала передачи радиосигналов на достоверность принимаемой информации (влияние внешних шумов и помех).

Радиоприемное устройство - это устройство предназначенное для приема, усиления, детектирования и преобразования энергии электромагнитных волн, несущих полезную информацию, в сообщение необходимое получателю (звук, изображение, электрический импульс и др.).

Рис.2.2 Структурная схема приемного устройства

Классификация радиоприемных устройтв.

Приемные устройства могут быть классифицированы по:

· основному назначению - радиовещательные и профессиональные.

Радиовещательные приемные устройства отличаются относительно простыми техническими решениями задач приема сообщений.

Профессиональные - сложные технические устройства работающие, как правило с одним передающим устройством и обладают высокими техническими параметрами. (рис.2.3);

· по роду работы - радиотелефонные, радиотелеграфные, фототелеграфные и др.;

· по виду модуляции - АМ, ЧМ, ФМ, ИМ, однополосных и комбинированные;

· по диапазону принимаемых волн - согласно рекомендациям Международного Консультативного Комитета по радиочастотам принять:

· миримиаметровых волн (100 - 10 км);

· километровых волн (10 - 1 км);

· гектометровых (1000 - 100 м)

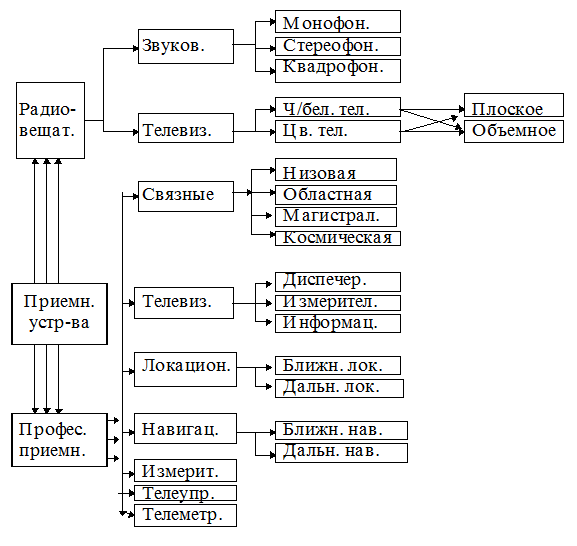

Рис. 2.3 Структура радиоприемных устройств

· декаметровых (100 - 10 м);

· метровых (10 - 1 м);

· дециметровых (100 - 10 см);

· сантиметровых (10 - 1 см);

· и т.д.;

· по способу построения - приемники прямого усиления, супергетеродинные с однократным, двухкратным либо многократным преобразованием частоты;

· по способу питания - с автономным питанием от аккумулятора или сухих батарей; сетевых, питаемых от сети постоянного или переменного тока; с универсальным питанием.

· по месту установки - стационарные, передвижные, самолетные, корабельные, автомобильные и др.
