Гидропанели

В гидросистемах в ряде случаев взамен отдельных аппаратов применяются более компактные и надежные комбинированные аппараты - гидропанели и клапанные коробки целевого назначения. Эти устройства в одном корпусе могут содержать направляющие и регулирующие гидроаппараты.

В качестве примеров рассмотрим разделительные гидропанели.

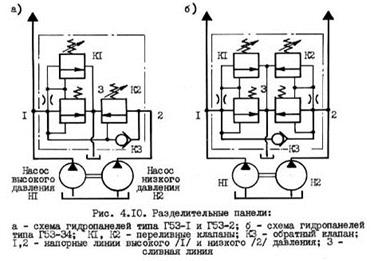

Для сокращения потерь мощности питание гидроприводов часто осуществляют от двух насосов. При этом возникает задача автоматического переключения насосов в зависимости от расхода масла, потребляемого гидроприводом в тот или иной момент цикла. Для случаев, когда давление в гидроприводе изменяется в зависимости от нагрузки (при быстрых перемещениях рабочего органа давление пониженное, а при рабочих ходах – высокое), панель (рис.4.10,а) может обеспечивать подачу масла во время быстрых перемещений от двух насосов, а во время рабочего хода – от одного, обеспечивающего малую подачу масла под высоким давлением.

Гидропотоки в такой панели будут следующими:

- при холостом ходе:

- при рабочем ходе давление в линии 1 возрастает, клапан К2 открывается и насос Н2 разгружается: (Н2)2(К2)3(Б); в результате линия 1 питается только от насоса Н1:

В схеме: К1 и К2 – переливные клапаны, соответственно, высокого и низкого давления,

К3 – обратный клапан.

Если во время рабочего хода нецелесообразно разгружать полностью насос низкого давления (например, необходимо от него питать ряд вспомогательных механизмов при сравнительно небольшом давлении), то применяются панели несколько другого устройства (рис. 4.10,б): - холостой ход: - рабочий ход: ;

В схеме: К1 и К2 – переливные клапаны насосов Н1 и Н2, соответственно; К3 – обратный клапан.

Выпускаются гидропанели и для других целей.
