Система отклоняющих пластин

Экран электронного осциллографа

Экран представляет собой тонкий слой люминофора, способного светиться при бомбардировке его электронами. В зависимости от состава люминофора свечение экрана может быть различного цвета (зеленого, голубого и т.д.). Люминофор обладает длинным послесвечением, что позволяет изучать и медленно изменяющиеся процессы.

При свечении экрана образуются вторичные электроны, которые, накапливаясь на экране, могут увеличивать его отрицательный заряд до большой величины, что нарушит нормальную работу электронно-лучевой трубки. Для отвода вторичных электронов с экрана расширенную часть внутренней поверхности колбы покрывают электропроводящим слоем - аквадагом, который соединяют через анод А2с положительным полюсом источника питания осциллографа.

Данная система состоит из двух пар взаимно перпендикулярных пластин: YY и XX. Электронный луч, двигаясь в электрическом поле пластин, отклоняется к пластине, потенциал которой положителен. Пластины YY, электрическое поле которых отклоняет электронный луч в вертикальном направлении, называют вертикально-отклоняющими (рис.5, а). Пластины XX, электрическое поле которых отклоняет луч в горизонтальном направлении, называют горизонтально-отклоняющими (рис.5, б).

Рис.5

Изменяя напряжение на пластинах, можно перемещать электронный луч на экране осциллографа в двух взаимно перпендикулярных направлениях: в вертикальном и горизонтальном (рис. 5 а, б).

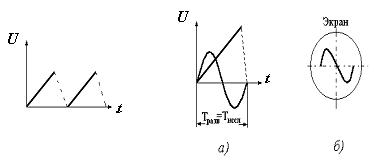

Исследуемый сигнал подается на YY пластины. На экране осциллографа можно получить кривую, изображающую форму исследуемого сигнала. Для этого одновременно с исследуемым сигналом на XX пластины подается напряжение пилообразной формы (рис.6), которое, постепенно увеличиваясь, вызывает равномерное движение электронного луча по горизонтали.

Таким образом получают развертку исследуемого сигнала по горизонтали пропорционально времени, то есть графическое изображение зависимости напряжения от времени. Если период пилообразного напряжения T _разв. кратен периоду исследуемого сигнала T _иссл.., то есть Т _разв. = n·T _иссл., где n= 1,2,3,....., изображение на экране окажется единственным и неподвижным (рис.7, а).

Рис.6

Рис. 6

Рис.7

Пилообразное напряжение горизонтальной развертки вырабатывает специальный генератор пилообразного напряжения, который называют генератором развертки.
