Термическая обработка стали

Отчет по лабораторной работе

Контрольные вопросы

Порядок выполнения работы

1. Получить образцы конструкционной стали 40Х.

2. Назначить режимы термической обработки:

· закалку с недогревом (Т_з = 710 °С, охлаждение в воде);

· закалку неполную (Т_з = 780 °С, охлаждение в воде);

· закалку полную (Т_з = 870 °С, охлаждение в воде);

· закалку в масло (Т_з = 870 °С, охлаждение в масле);

· отжиг (Т_о = 870 °С, охлаждение с печью);

· нормализацию (Т_н = 870 °С, охлаждение на воздухе);

· закалку с низким отпуском (Т_з = 870 °С, охлаждение в воде;
Т_отп = 150 °С, охлаждение в воде);

· закалку со средним отпуском (Т_з = 870 °С, охлаждение в воде;
Т_отп = 350 °С, охлаждение в воде);

· закалку с высоким отпуском (Т_з = 870 °С, охлаждение в воде;
Т_отп = 550 °С, охлаждение в воде).

3. Под руководством лаборанта выполнить термическую обработку; зачистить торцы образцов на абразивном камне; замерить твёрдость на приборе ТК–2 по шкале «С» и их значения вписать в таблицу отчета.

4. Установить закономерности изменения твёрдости стали от температуры нагрева при закалке, скорости охлаждения, температуры отпуска.

5. Объяснить полученные закономерности фазовыми превращениями и свойствами фаз.

1. Определение отжига, нормализации, закалки, отпуска стали.

2. Цели выполнения этих видов термообработки.

3. Основные принципы выбора температуры нагрева, времени выдержки и скорости охлаждения для указанных видов термообработки сталей.

4. Физический смысл критической скорости закалки.

5. Основные превращения при выполнении указанных видов термообработки.

6. Как влияет содержание углерода на твердость стали при закалке?

7. Как влияет температура отпуска на механические свойства сталей?

8. Объяснить зависимость твёрдости стали от температуры нагрева при закалке; от скорости охлаждения (вода, масло, воздух, охлаждение с печью); от температуры отпуска.

9. Назначить режимы закалки и отпуска для изделий из указанной стали (30, 50, 60, У7, У8, У10, У12).

1. Цель работы.

Химической обработке подвергались образцы из стали марки _______

Химический состав ___________________________________________

Критические точки: А_С1 = _______________, А_С3 = _________________

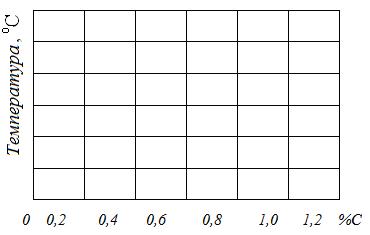

2. Температурные интервалы нагрева при термической обработки стали:

Определения: Отжиг ______________________ ____________________________ ____________________________ Нормализация ______________ ____________________________ ____________________________ Закалка _____________________ ____________________________ ____________________________ Отпуск _____________________ ____________________________ ____________________________

3. Таблица режимов термообработки и полученных результатов:

№ п/п	Вид термообработки	Температура нагрева, ºС	Время выдержки, мин	Охлаждающая среда	Твердость HRC
1.	Закалка с недогревом
2.	Закалка неполная
3.	Закалка полная
4.	Закалка в масло
5.	Отжиг
6.	Нормализация
7.	Закалка	низкий отпуск
8.	средний отпуск
9.	высокий отпуск

4. Влияние температуры нагрева под закалку на твердость стали:

охлаждающая среда ______________, образцы № ________________

Объяснение полученных результатов

5. Влияние скорости охлаждения (закалочной среды) на твердость стали:

охлаждающая среда ______________, образцы № ________________

Объяснение полученных результатов

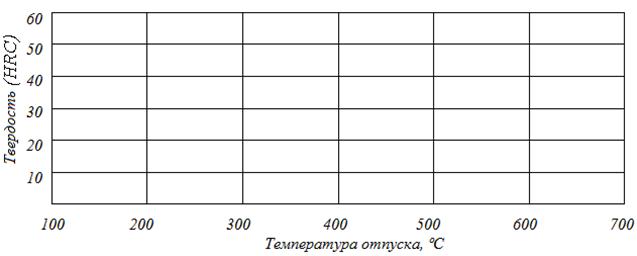

6. Влияние температуры отпуска на твердость стали:

образцы № ____________________

Объяснение полученных результатов

Дата добавления: 2014-10-15
