Влияние температуры отжига на структуру и свойства стали




Влияние температуры отпуска на превращение мартенсита закалки

Для повышения вязкости закалённых сталей выполняется дополнительная термическая операция, называемая отпуском. Это нагрев стали до температур ниже линии А1, при которых неравновесное состояние – мартенсит закалки – претерпевает диффузионное превращение в более устойчивое состояние.

При нагреве до 200 °С частично снимаются внутренние напряжения, так как внутри твёрдого раствора незначительное количество углерода, взаимодействуя с железом, образует ε -карбид (XС, где X = 2,0–2,4), а содержание углерода в основном объёме мартенсита снижается. Это приводит к повышению вязкости стали практически без разупрочнения, т. е. без снижения прочности и твёрдости. Полученную структуру называют мартенситом отпуска.

При среднем (300 – 400 °С) и высоком (500 – 600 °С) отпусках мартенсит закалки распадается на феррит и цементит. В совокупности свойства этих фаз обусловливают разупрочнение стали. Вязкость же стали существенно возрастает. Структура, полученная средним отпуском, называется трооститом отпуска – мелкодисперсная ферритоцементитная смесь. При высоком отпуске происходит укрупнение (коагуляция) цементитных частиц за счёт растворения более мелких. Эта структура имеет название сорбит отпуска – дисперсная ферритоцементитная смесь. В обеих структурах цементит имеет форму, близкую к округлой (зернистую) и эти структуры характеризуются диаметром цементитных частиц D.

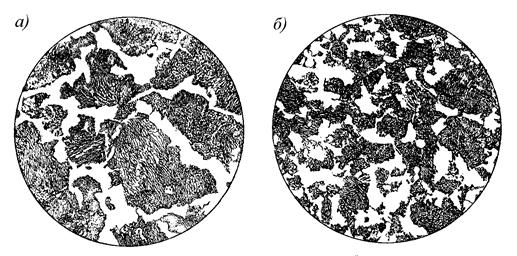

Рис. 4.6.3. Микроструктура стали 45 до отжига (а) и после отжига (б)



Микрошлиф 1 – сталь 45 после полного отжига (температура нагрева 860 °С). При нагреве создаётся мелкое зерно аустенита, а при по­следующем охлаждении из него образуются мелкие равноосные (округлой формы) зёрна феррита и пластинчатого перлита (рис. 4.6.3б). Такая структура обеспечивает твёрдость стали 1900 НВ и ударную вязкость КСU = 0,5 МДж/м2.

Микрошлиф 2 – сталь 45 после отжига (температура нагрева 1000 °С – перегрев). При перегреве зерно аустенита укрупняется и при охлаждении из него образуется весьма характерная структура, состоящая из крупных зерен перлита и игольчатых выделений феррита – структура видманштетта (рис. 4.6.4). Твёрдость стали такая же, как у микрошлифа 1, а ударная вязкость КСU = 0,1 МДж/м2.





а) б)

Рис. 4.6.4. Структура (а) и схема (б) микроструктуры видманштетта



Снижение ударной вязкости обуславливается разрушением стали по малопрочным игольчатым выделениям феррита. Наличие структуры видманштетта в стали является браковочным критерием заготовок и деталей. Структура видманштетта устраняется отжигом или нормализацией с правильной температурой нагрева.

Микрошлиф 3 – сталь У8А после сфероидизирующего отжига (температура нагрева 740–780 °С).

При последующем медленном охлаждении до 700–650 °С и дальнейшем охлаждении на воздухе из аустенита образуется ферритоцементитная структура с зернистой формой цементита – зернистый перлит (рис. 4.6.5).

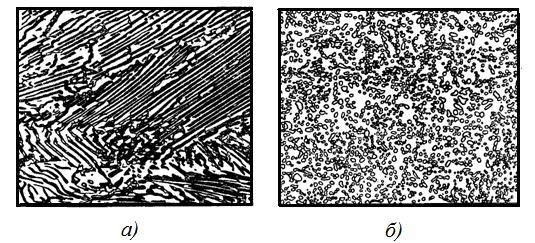

Рис. 4.6.5. Структура а – пластинчатого, б – зернистого перлита

Этому виду отжига подвергают заэвтектоидную и эвтектоидную сталь. Заэвтектоидная сталь со структурой зернистого перлита обладает, по сравнению со сталью с пластинчатым перлитом более низкой твердостью: 1600–1800 HB для стали с зернистым перлитом и 1800–2500 HB с пластинчатым перлитом.
