ста) и сложные (при нескольких секущих плоскостях), а также на местные (или частичные) и развернутые.

Простые разрезы. В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций простые разрезы разделяют на:

горизонтальные — секущая плоскость параллельна горизонталь­ной плоскости проекций (см., например, разрез А—А на рис, 12.3);

вертикальные — секущая плоскость перпендикулярна горизон­тальной плоскости проекций (см., например, разрез на рис. 12.4);

наклонные— секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого, или секущая плоскость которого непараллельна ни одной из основных плос­костей проекций (см., например, разрез А—А на рис. 12.15).

Рис. 12.15

Вертикальный разрез называют фронтальным, если секу­щая плоскость параллельна фронтальной плоскости проекций (см., например, разрез на рис. 12.4), и профильным, если се­кущая плоскость параллельна профильной плоскости проек­ций (например, на рис. 12.5),

Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении.

Горизонтальные, фронтальные и профиль­ные разрезы могут быть расположены на месте соответствующих основных видов (см. фрон­тальный разрез на рис. 12.4, горизонтальный разрез на рис. 12.3, профильный разрез на рис. 12.5).

Рис. 12.16

Вертикальный разрез, когда секущая плос­кость непараллельна фронтальной или про­фильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направ­лением, указанным стрелками на линии сечения. Их допус­кается располагать в любом месте чертежа.

Разрезы называют продольными, если секущие плоскости направлены вдоль длины или высоты предмета (например, продольный разрез пружины на рис. 12.16), и поперечны­ми, если секущие плоскости направлены перпендикулярно длине или высоте предмета. В случае, если плоскость раз­реза направлена вдоль оси или длинной стороны таких эле­ментов, как тонкие стенки типа ребер жесткости, спицы маховиков, шкивов и т. п., то их показывают незаштрихо-ванными (см. рис. 12.19).

Сложные разрезы. В зависимости от положения секущих плоскостей различают ступенчатые и ломаные разрезы. Сту­пенчатыми называют разрезы, когда секущие плоскости па­раллельны (например, фронтальный разрез А—А на рис. 12.17 при трех секущих плоскостях).

»|и ' Уг\ш\п I------ Щ&

J

♦фф^г

О

1*

Рис. 12.17

.У

	А,
Я	Ь	^1
«	п	^

а;

Рис. 12.18

Ломаными называют разрезы, когда секущие плоскости пе­ресекаются (например, разрез А—А на рис. 12.18, а и б).

При ломаных разрезах секущие плоскости условно поверты­вают до совмещения в одну плоскость (см. разрез А—А на рис. 12.18, а).

Если совмещенные секущие плоскости окажутся параллель­ными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (см. разрезы А—А на рис. 12.18).

А-А

TiT/frfn

Ъгт

При повороте секущей плоскости элементы предмета, распо­ложенные за ней, вычерчивают так, как они проецируются на соответ­ствующую плоскость, до которой про­изводится совмещение (см., напри­мер, положение верхнего выступа на рис. 12.18, б).

Наряду с рассмотренными ступен­чатыми и ломаными разрезами при­меняют сложные разрезы по типу, приведенному на рисунке 12.19.

При одной секущей плоскости
могут быть выполнены два разреза с
противоположными направлениями
взгляда. В этом случае наносят две
встречные стрелки, соответствую­
щие направлениям взгляда, распо-
Рис. 12.19 лагая их на одной линии (рис. 12.20).

Б-Б

А-А

А Б

Рис. 12.20

а)

б)

Рис. 12.21

Местный разрез. Разрез, служащий для выявления фор­мы предмета лишь в отдельном, ограниченном месте, называют местным. Местный разрез от­деляют от вида сплошной вол­нистой линией (рис. 12.21, а, б). Эта линия не должна совпадать с какими-либо другими линиями изображения (рис. 12.21, б).

Сечения, не входящие в состав разреза, разделяют на выне­сенные (рис. 12.22, а) и наложенные (рис. 12.22, б). Вынесен­ные сечения являются предпочтительными, и их допускается располагать в разрыве между частями одного и того же вида (рис. 12.22, в).

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линия­ми, а контур наложенного сечения (рис. 12.22, б) — сплош­ными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Для несимметричных сечений линию сечения обозначают разомкнутой линией с указанием стрелками направления взгля­да. При этом для вынесенного сечения ее обозначают одина­ковыми прописными буквами русского алфавита, а изображение сечения надписывают (рис. 12.22, а).

-i

Ш///УУ2Л

^

rr//77??n

Рис. 12.24

Для таких же сечений, наложенных (рис. 12.22, б) или рас­положенных в разрыве (рис. 12.22, в), линию сечения прово­дят со стрелками, но буквами не обозначают.

У симметричных сечений, наложенных или вынесенных (рис. 12.23, а, б), ось симметрии указывают штрихпунктир-ной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

Сечение по построению и расположению должно соответ­ствовать направлению, указанному стрелками (см. рис. 12.22). Допускается располагать сечение на любом поле чертежа. Се­кущие плоскости выбирают так, чтобы получить нормальные

Рис. 12.26 Рис. 12.27

поперечные сечения (рис. 12.24). Сечения строят вращением нормального поперечного сечения до положения, параллель­ного какой-либо плоскости проекций.

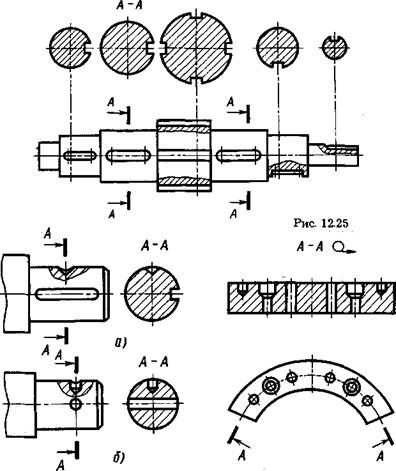

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчи­вают одно сечение, например сечение А—А на рисунке 12.25.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают пол­ностью. Например, в сечениях А—А на рисунке 12.26, а в соответствии с этим требованием изображено коническое

углубление, на рисунке 12.26, б — цилиндрические сквозное и глухое отверстия.

Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (рис. 12.27). В этом случае рядом с обозначением сечения указывают Q_.
