ние проекций точек прямой, име­ющих отметки 2, 3, 4, 5, 6, 7 и 8 единиц, методом перемены плос­костей проекции (введена дополни­тельная плоскость проекций TLH, Т\\АВ), используя натуральную величину а,Ъ, отрезка. Построение проекций точек прямой линии, от­метки которых отличаются на еди­ницу, называют градуированием прямой. Одновременно с этим по­лучают и угол наклона прямой к плоскости Н. Длину горизон­тальной проекции отрезка называют заложением прямой. Отношение разности числовых отметок концов отрезка к зало­жению прямой называют уклоном прямой и обозначают /. Ве­личина уклона равна тангенсу угла наклона прямой. Величину заложения, соответствующую разности числовых отметок в еди­ницу, называют интервалом прямой. Разность отметок конце­вых точек называют превышением одной точки над другой.

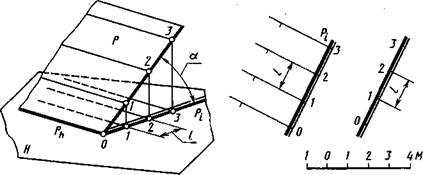

Плоскость (рис. 18.38, а) в проекциях с числовыми отмет­ками помимо известных способов удобно изобразить масшта­бом уклона (рис. 18.38, б, в). Масштабом уклона называют горизонтальную проекцию линии наибольшего ската плоско­сти, на которой показаны отметки точек через 1 м. Масштаб уклона обозначают двойной линией и буквой с индексом / (на-

а)

б)

Рис. 18.38

М\ ____ i___ i___ i___ i___ i

M i—i—i—i—i—i

Рис. 18.39 Рис. 18.40

пример, Pj). Проекции горизонталей плоскости на плане пер­пендикулярны масштабу уклона, а расстояние / между сосед­ними проекциями горизонталей является интервалом. На рисунке 18.38, б плоскость Р изображена масштабом уклона Р, с горизонталями и бергштрихами, на рисунке 18.38, в — толь­ко масштабом уклона P_t.

Рассмотрим примеры изображений некоторых простых по­
верхностей в проекциях с числовыми отметками с помощью
горизонталей. На рисунке 18.39 справа изображена поверхность
прямого кругового конуса (только одна полость конической
поверхности), обращенного вершиной вверх. Это концент­
рические окружности, расстояние между которыми равно ин­
тервалу линии ската поверхности ее образующей. Поэтому
коническую поверхность можно задать вершиной и уклоном
линии ската. На рисунке 18.40
справа изображена коническая по­
верхность, обращенная вершиной
вниз. Проекции горизонталей обе­
их поверхностей не отличаются друг
от друга. Отличие вводят нумера­
цией горизонталей, бергштрихами.
При наличии бергштрихов наносят
отметку хотя бы одной горизонта­
ли, указывают масштаб и высоту
сечения. Изображение углубления
в форме четырехугольной пирами­
ды показано на рисунке 18.41, а,
чертеж пятиугольной пирамиды —
на рисунке 18.41, б (ее наглядное
изображение на рисунке 18.41, в). Рис. 18.41

Пересечение топографичес­кой поверхности с плоскостью

Рис. 18.42

(рис. 18.42). В плоскости Р, задан­ной масштабом уклона Р, прово­дят горизонтали, имеющие отметки 199, 200, 201,..., 204. Отмечают точки пересечения однозначных го­ризонталей плоскости Р и топогра­фической поверхности и соединяют их плавными кривыми линиями. В заштрихованных контурах плос­кость Р проходит ниже топографической поверхности, что и оп­ределяет пределы выемок. Если имеющихся горизонталей недостаточно для более точного выявления линий пересечения плоскости с топографической поверхностью, то проводят гори­зонтали на промежуточных отметках. В примере это дано для точки т.

Построение границ земляных работ для строительства пло­щадки. На топографической поверхности требуется опреде­лить границы земляных работ для горизонтальной площадки 1—2—3—4 (рис. 18.43), имеющей отметку 50,00. Уклоны отко­сов: насыпи /_нас =1:1, выемки /_выем = 3:2. Горизонталь земли с отметкой 50 пересекает площадку по линии нулевых работ с про­екциями а и b граничных точек. Справа от нее будет выемка, слева — насыпь. Для вычерчивания их проекций к сторонам

VI

Лммнг шлсштлын уклоны

			1:2	ы >
	\А	у
f*	V
	/
1 1	>
		'выси. НАС
