Испытания на перегиб и изгиб

Испытания на изгиб проводят в соответствии с ГОСТ 14019, а на пере­гиб – с ГОСТ 1579 (рис. 5.4).

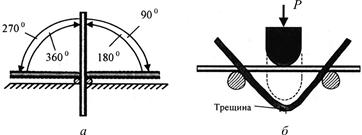

Рис. 5.4. Испытание арматурных стержней:
а – на перегиб; б – изгиб

Результаты испытаний арматурной стали должны соответствовать тре­бованиям, приведенным в табл. 5.3 для соответствующего класса армату­ры. Если хотя бы один из показателей не соответствует приведенным требо­ваниям в худшую сторону, то испытания проводят повторно. При получении аналогичных результатов исследуется причина несоответствия требованиям стандартов, а партия арматурной стали переводится на класс ниже с учетом статистической обработки по ГОСТ 5781.

Таблица 5.3

Соотношение между марками и классами
тяжелого бетона по прочности

Класс бетона	Средняя прочность данного класса, кгс/см^2	Ближайшая марка бетона	Класс бетона	Средняя прочность данного класса, кгс/см^2	Ближайшая марка бетона
В3,5		М50	В30		М400
В5		М75	В35		М450
В7,5		М100	В40		М550
В10		М150	В45		М600
В12,5		М150	В50		М600
В15		М200	В55		М700
В20		М250	В60		М800
В25		М350

Примечание: указанные соотношения действительны при коэффициенте вариации 13,5 %

Класс арматуры принимается при проектировании железобетонных конструкций в зависимости от их назначения, видов нагрузки, наличия предварительного напряжения арматуры и указывается в проекте на конст­рукцию. Так, при изготовлении петель для подъема конструкций используется арматура только класса A-I (не следует путать с гладкой машинострои­тельной сталью!). Для предварительно напряженных конструкций применя­ют сталь классов A_T-IV, A_T-VI.

Замена класса предварительно напряженной арматурной стали при изготовлении конструкции допускается только при согласовании с разработ­чиками проекта.

Замена диаметра ненапрягаемой арматуры на одну позицию по сорта­менту допускается при соблюдении условия

(5.7)

где – площадь и напряжение текучести арматуры по проекту соответственно; – площадь и напряжение текучести заменяемой арматуры соответственно.
