Определение места расположения центра электрических нагрузок

Цель занятия: научиться определять центр электрических нагрузок потребителей и место расположения ГПП (ЦРП) для железнодорожного узла.

Исходные данные:

Категория, установленная мощность Р_у и коэффициент спроса к_с основных потребителей электроэнергии для соответствующих вариантов приведены в таблице 9.1. Номер рисунка заданного плана станции по вариантам, а также координаты расположения трансформаторных подстанций (ТП) на территории потребителей указаны в таблице 9.2. Рисунки планов станции приведены в приложении 9.1.

Таблица 9.1

Характеристики потребителей

Наименование потребителя электроэнергии

Категория потребителя

Коэффициент спроса кс

Номера вариантов

Установленная мощность потребителей Ру, кВт

Пассажирское здание

I

0,6

Жилой поселок

III

0,4

Школа

I

0,8

Больница

I

0,7

Насосная

I

0,7

Котельная

I

0,5

Депо

I

0,8

Грузовой двор

II

0,85

Пост ЭЦ

I

0,95

Таблица 9.2

Координаты расположения потребителей

Номер варианта	1-12	13-24	25-36
Номер рисунка плана станции
Наименование потребителей	Координаты расположения ТП, м
x	y	x	y	x	y
Пассажирское здание				-40
Жилой поселок	-70			-180	-100
Школа	-320		-260	-135	-670
Больница		-140		-240
Насосная		-50		-60	-250
Котельная	-460			-60
Депо			-800			-75
Грузовой двор	-680	-80				-50
Пост ЭЦ	-170		-190	-40

Порядок работы:

1. Выписать исходные данные из таблиц 9.1 и 9.2 в рабочую таблицу 9.3.

Таблица 9.3

Мощности потребителей

Наименование потребителя электроэнергии	Кате-гория потре-бителя	Коэф-фици- ент спроса, кс	Установ-ленная мощность Ру, кВт	Макси-мальная мощность потре-бителя Рмах, кВт	Координаты расположения ТП, м
х	у

2. Рассчитать максимальные мощности потребителей и занести рассчитанные данные в таблицу 9.3

Р_мах = Р_у * к_с

3. Определить расчетом координаты центра электрических нагрузок (ЦЭН) по формулам:

4. Пользуясь планом станции и данными расчетов, определить приблизительное место расположения главной понижающей подстанции (ГПП). При определении места расположения учитывать возможность размещения территории ГПП и присоединения ее к внешней сети электроснабжения. Размеры территории ГПП принять следующими: 200х100 м.

5. Сделать вывод о месте расположения ГПП.

Содержание отчета:

1. Цель работы.

2. Исходные данные.

3. Рабочая таблица с параметрами потребителей электроэнергии.

4. Расчет центра электрических нагрузок.

5. Определение места расположения ГПП на плане станции.

6. Вывод о проделанной работе.

Приложение 9.1

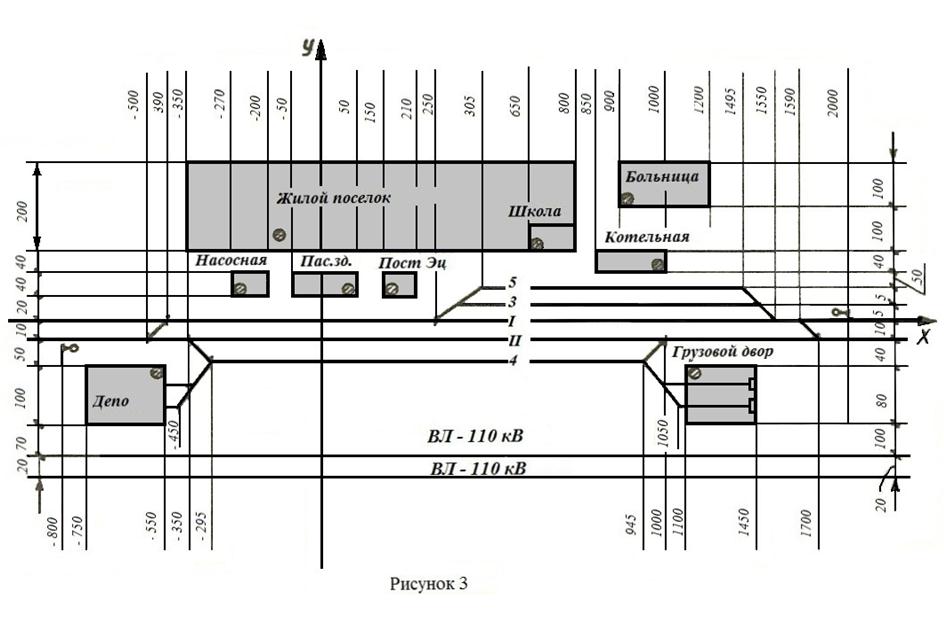

Рисунок 9.1
