Работа системы

a. для изменения посадки судна (изменение дифферента) при приеме или выдачи груза балластным насосом производится откачка или прием забортной воды в днищевые балластные цистерны 1, 2, 3, 4, 5, кроме 6 – топливная цистерна.

b. для ликвидации крена возникшего при нештатной ситуации (смещение каравана) производится аварийное перераспределение запасов пресной воды из бортовых цистерн 2 левого и правого борта.

c. в средней части судна в районе миделя конструктивно располагаются цистерны успокоения качки. Цистерны левого и правого борта связаны между собой трубопроводом проходящем междудонном пространстве. По принципу сообщающихся сосудов при качке производится протекание жидкого балласта из цистерны левого борта в правый борт и обратно. Диаметр соединительного трубопровода выбирается с таким расчетом, чтобы перетекание жидкого балласта с борта на борт находясь в противофазе бортовой качки. Таким образом, чтобы при возникновение кренящего момента не успевший перетечь балласт выравнивал судно своим останавливающим моментом.

3. системы пожаротушения включают в себя:

· водяногопожаротушения;

· паротушение;

· пенотушение (на судах с электроустановками);

· углекислотное тушение;

· система тушения инертными газами (на танкерах);

· автоматическая пожарная сигнализация.

По правилам регистра, каждое грузовое судно должно быть оборудовано не менее 3 различными системами пожаротушения. На танкерах не менее 5 раздельных систем пожаротушения, кроме того, каждое судно должно быть оборудовано необходимым количеством переносных средств пожаротушения, а так же средств индивидуальной защиты, из расчета 1,2 на каждого из членов экипажа.

4. системы искусственного микроклимата.

Предназначены для создания и поддержания в судовых помещениях необходимых параметров воздушной среды. С этой целью используют:

· система вентиляции;

· система отопления;

· система охлаждения помещений;

· система кондиционирования воздуха.

5. санитарные системы.

К ним относят:

a. сточная система (для удаления и сбора с судна сточных и хозяйственно-бытовых вод).

b. фановая (для удаления фекальных вод, специальные цистерны фекальных вод, из которых специальными сепараторами и установками на судах неограниченного района плавания производится переработка и обеззараживание содержимого фекальных цистерн с получением 2-х субстанций: торфобрикетов и дистиллированной воды). Торфобрикеты используются в инсенераторах – печь для сжигания твердых отходов.

6. система бытового водоснабжения включает:

a. питьевая пресная;

b. мытьевая пресная;

c. бытовая забортная.

7. системы сжатого воздуха.

Предназначены для получения, с помощью компрессоров, хранения и транспортировки к потребителям воздуха требуемых параметров. Различают системы:

· низкого давления: НДВ до 6 кг/см²; для хозяйственных нужд (для питания гидрофоров и пневмоинструментов).

· среднего давления: СДВ 25 кг/см²; для пуска главных двигателей.

· высокого давления: ВВД 200÷250 кг/см²; для специальных систем, а так же продувки балласта на ПЛ (подводных лодках).

Принцип работы гидрофора – сосуда под давлением.

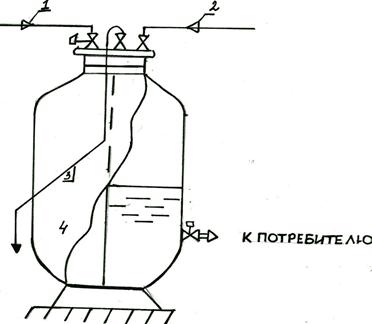

Гидрофор предназначен для подачи воды в помещения жилой надстройки судна. Гидрофор закачивается водой через приемный невозвратный клапан 4 с электроприводом на ⅔ своего объема, затем через электромагнитный дистанционно управляемый клапан 6 подается сжатый воздух давлением 6 кг. Расход воды происходит через нормально открытый невозвратный клапан 5. За уровнем воды следит автоматика с помощью реле типа ПРУ. Для чистки и санитарной обработки задраиная горловина 8. Для спуска остатков спускной кран 9. Для выполнения работ в безопасных условиях используется предохранительный клапан 7 рассчитанный на 1,25 рабочего.

8. газоотводная система.

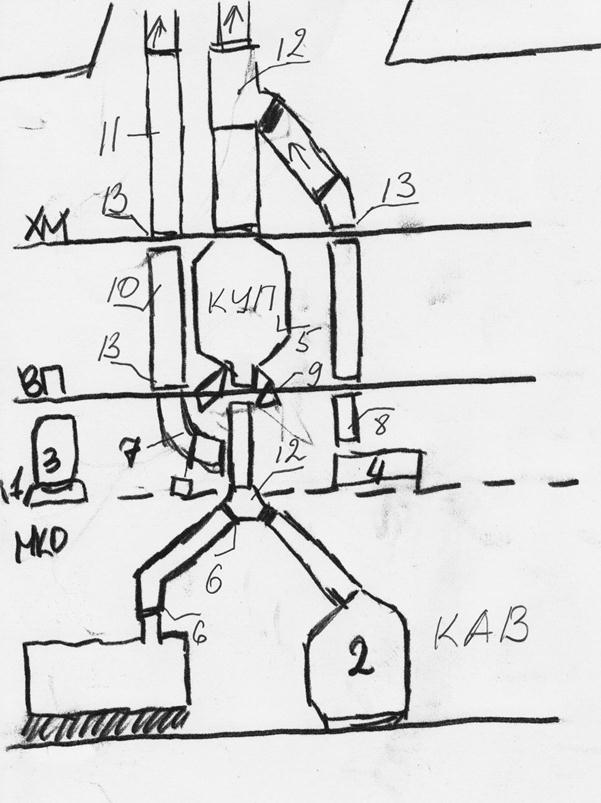

Она относится к системам энергетической установки и предназначена для отвода выхлопных газов главного двигателя, вспомогательного дизель - генератора, вспомогательных котлоагрегатов.

4. вспомогательный дизельный генератор.

5. утилизационный котел.

6. сильфонные компенсаторы.

7. задвижка.

8. газоход вспомогательного дизельного генератора.

10. основной газоход.

11. основной газоход.

12.сильфонные штаны.

13. компенсаторы – стаканы.
