Счетчики

Счетчики - это последовательностные логические устройства, на выходах которых образуется число, соответствующее количеству поступивших на вход импульсов. Основным параметром счетчика является модуль счета – максимальное число импульсов, которое может посчитать счетчик, и после поступления которых счетчик возвращается в исходное состояние. Разрядность счетчика равна числу триггеров, используемых в счетчике. Поэтому, счетчик, имеющий m разрядов, имеет 2^m устойчивых состояний, а его модуль счета может быть равным или меньше 2^m. Двоичный счетчик имеет модуль счета
=2^m. Когда модуль счета меньше целой степени числа 2 ( <2^m) счетчик называется двоично-кодированным. Количество поступивших на счетный вход импульсов представляется на выходах счетчика в виде двоичного числа в прямом или обратном коде. Обычно счетчики имеют вспомогательные входы установки , позволяющие предварительно установить на выходах заданное число, и входы сброса , подача сигнала на которые переводит счетчик в исходное состояние. Частота импульсов на выходе последнего разряда счетчика в раз меньше частоты импульсов, поступающих на его вход. Поэтому счетчики широко используются в качестве делителей частоты. По типу функционирования счетчики подразделяются на суммирующие, вычитающие, реверсивные. По организации счета различают последовательные, параллельные, параллельно-последовательные, асинхронные, синхронные счетчики. Основу счетчиков составляют счетные триггеры, которые образуются из - или -триггеров. Вариант схемы последовательного асинхронного двоичного счетчика с модулем счета =16, а также, временные зависимости входного и выходных сигналов, поясняющие его работу, и УГО показаны на рис. 9.27.

Примером двоично-кодированных счетчиков могут служить счетчики с модулем счета =10 и 6. При построении счетчиков с произвольным модулем счета получили распространение два метода: метод модификации межразрядных связей и метод управления сбросом. Так, например, двоично-десятичный счетчик с модулем счета =10 можно реализовать на основе шестнадцатеричного счетчика показанного на рис. 9.27, организовав подачу сигнала на вход сброса .

а)

б) в)

Рис. 9.27. Асинхронный двоичный счетчик с модулем счета =16:

а) структурная схема;

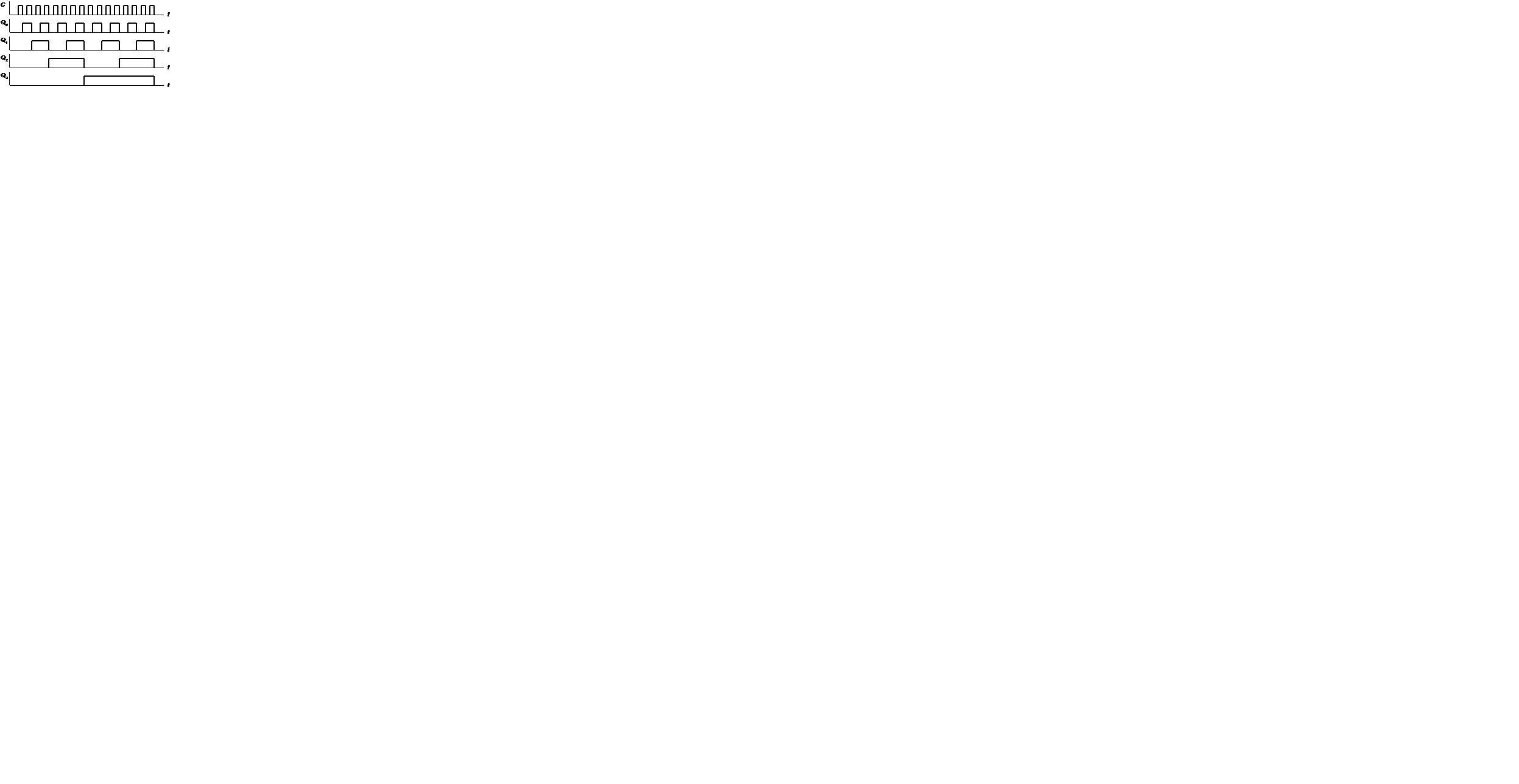

б) временные диаграммы напряжений синхроимпульсов, поясняющие принцип работы;

в) условное графическое обозначение
