Контактная сварка. Лекция № 14 Электрооборудование сварочных установок

Лекция № 14 Электрооборудование сварочных установок.

Практически нет ни одной отрасли машиностроения, приборостроения и строительства, в которых не применялись бы сварка и резка металлов. С помощью сварки получают неразъемные соединения почти всех металлов и сплавов различной толщины – от сотых долей миллиметра до нескольких метров.

Электросваркой называется процесс получения неразъемных соединений металлических деталей с применением местного нагрева электрическим током и использования сил молекулярного сцепления.

Электросварка делится на два основных вида: дуговую сварку и сварку сопротивлением, или контактную сварку. Тепловая энергия при дуговой сварке выделяется в дуговом разряде в непосредственной близости от свариваемого шва. При контактной сварке тепловая энергия выделяется непосредственно в свариваемом стыке за счет прохождения через свариваемые детали электрического тока.

Электросварка может выполняться как на постоянном токе, так и на переменном

Сварочные установки питаются от сетей напряжением 220/380 В.

Источники сварочного тока делятся на однопостовые и многопостовые. Однопостовые источники имеют небольшую мощность, обеспечивают питание только одного сварочного поста. Многопостовые источники имеют мощность, достаточную для одновременного питания нескольких сварочных постов. По конструктивному исполнению источники сварочного тока делятся на стационарные и передвижные.

Электросварочные установки по степени механизации технологических операций разделяются на установки, в которых эти операции выполняются вручную, установки полуавтоматические (когда автоматически поддерживается электрический режим сварки, остальные операции выполняются вручную) и установки автоматические.

Различают:- сварку сопротивлением, или контактную сварку;

-дуговую сварку;

- плазменно-дуговую;

- электронно-лучевую сварку.

Способ электрической сварки, при котором нагрев свариваемого участка происходит за счет выделения тепла в местах соприкосновения свариваемых деталей при прохождении через них сварочного тока, называется контактной сваркой.

Контактная сварка производится на переменном токе от сварочных трансформаторов, вторичные обмотки которых состоят из одного витка, замыкаемого электродами через два свариваемых куска металла. Напряжение вторичной цепи составляет от 2 до 25 В, сила сварочного тока измеряется десятками килоампер и достигает в самых крупных машинах 300 кА, а при сварке труб - до 1,5 млн. А.

Разновидностями контактной сварки являются:

- точечная;

- стыковая;

-шовная сварки.

Машины для точечной сварки бывают автоматическими и неавтоматическими, одноточечными и многоточечными, стационарными и переносными. Одноэлектродные машины имеют мощность от 5 до 1000 кВт с величиной сварочного тока от 0,5 до 160 кА.

Для сварки деталей толщиной менее 1 мм применяется импульсная сварка, которая проводится импульсом тока, получаемого при разряде конденсатора через первичную обмотку сварочного трансформатора, мощностью 0,1-0,2 кВА.

Для сварки стыков различных деталей применяется стыковая сварка. Стыковые машины мощностью от 0.75 до 100 кВт изготавливают с пружинными или рычажными механизмами сжатия, мощностью от 150 до 600 кВт - с приводом от электродвигателя или от гидравлического двигателя.

При шовной сварке соединение металлических деталей производится непрерывным или прерывистым швом электрическим током, подводимым к свариваемым деталям вращающимися роликами. Такой вид сварки применяют при производстве труб различного диаметра. Трубы свариваются из полос с продольным или спиральным сварочным швом.

Например, для электросварки труб диаметром 400-660 мм к заготовкам с продольным швом подводятся диски-электроды, вращающиеся вместе со сварочным трансформатором мощностью 4400 кВА и производящие нагрев и сварку стыка при напряжении 16 В и сварочном токе 275 кА.

Контактная электросварка имеет разновидности: стыковая, точечная и роликовая. Точечная и роликовая (шовная) сварка производится на контактных машинах мощными однополярными импульсами тока.

Свариваемые детали устанавливают между электродами кон­тактной машины, плотно сжимают и включают ток. В месте контакта металл расплавляется и образуется сварная точка, при роликовой сварке заготовки устанавливают между роликами. При вращении роликов к ним импульсом подключается ток.

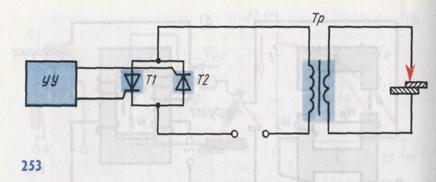

Высококачественная точечная сварка достигается при опре­деленной амплитуде и длительности импульса тока. Коммутация тока производится в цепи первичной обмотки сварочного транс­форматора Тр (рис. 253). Напряжение и ток вторичной обмотки

трансформатора регулируются тиристорными ключами (контак­торами 77 и Т2), управляемыми специальным устройством У У посредством изменения фазы угла открывания тиристора.
