Определение показателя преломления

При переходе из одной среды в другую падающий луч света отклоняется от своего первоначального направления, т. е. преломляется, вследствие изменения скорости распространения света. С изменением угла падения меняется и угол преломления, но отношение синуса угла падения к синусу угла преломления сохраняется постоянным. При переходе луча света из пустоты или воздуха в оптически более плотную среду имеем:

sin α / sin β = n.

Это отношение называется по­казателем преломления или коэф­фициентом рефракции. Его вели­чина характеризует оптическую плотность среды. Величина показа­теля преломления зависит от длины волны падающего света и от температуры определения. Поэтому в символе показателя преломления необходимо указывать температуру и условное буквенное обозначение длины волны источника света. В обычных анализах чаще всего определение проводят при темпера­туре 20 °С и на солнечном свету, что соответствует длине волны желтой линии спектра паров натрия λ = 589 нм (589 • 10^-9 м) и условно обозначается индексом D (n²⁰_d).

Определение показателя прелом­ления проводится на приборах рефрактометрах при температуре 20 °С. В основе определения лежит соотно­шение между показателем преломления и углом полного внутрен­него отражения α₁:

n = 1 / sin α₁.

Это соотношение справедливо для случая перехода луча света из среды оптически более плотной (стекло призмы) в среду оптически менее плотную (испытуемая жидкость), так как в данном случае:

sin α / sin β = 1/ n.

Углом полного внутреннего отражения называется такой угол падения, при котором луч скользит по поверхности раздела двух сред, т. е. угол β = 90°, а sin β = 1. Угол α = α₁ ; sin α₁ = 1/ n или n = 1/ sin α₁.

Следовательно, измеряя угол α₁, можно непосредственно опре­делить показатель преломления испытуемой жидкости. Этот принцип положен в основу конструкции рефрактометров.

Основная оптическая часть прибора состоит из двух призм: осветительной и измерительной. Обе призмы сложены по гипотенузе, а между ними находится тонкий слой испытуемой жидкости. Лучи света, пройдя через осветительную призму и преломившись на границе жидкость-стекло, попадут в измерительную призму. При полном внутреннем отражении лучи света попадут в зрительную трубу. При этом одна половина светового поля будет освещена, а вторая останется темной. Это явление наблюдается в окуляре рефрактометра.

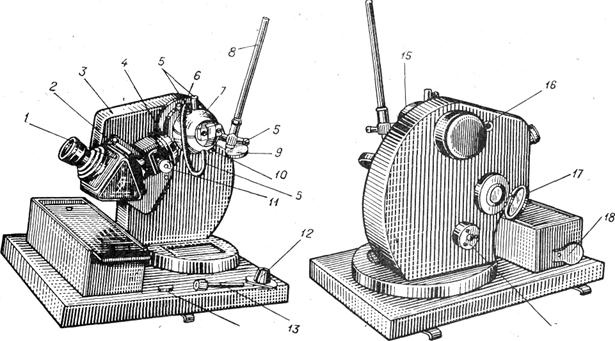

Рис. 3. Внешний вид рефрактометра ИРФ-22:

1 – зрительная труба с отсчетным устройством; 2 – фланец; 3 – корпус; 4 – барабан со шкалой; 5 – шту­церы; 6 – шланг; 7 – измерительная головка; 8 – термометр; 9, 17 – зеркало для подсвечивания жидкости и шкалы; 10, 18 – крышка; 11, 19 – маховичок; 12 – диафрагма; 13 – ключ; 14 – котировочная пластина; 15 – окно; 16 – стопорный винт зеркала
