Лабораторная работа 1

"Буровой инструмент перфораторов"

1. Цель работы:

Изучить конструкцию бурового инструмента перфораторов и техноло­гию его изготовления.

2. Общие сведения о буровом инструменте перфораторов.
2.1. Буровые штанги

Буровые штанги предназначены для передачи ударного импульса от поршня-ударника перфоратора на забой шпура и крутящего момента буровой коронке. Буровые штанги бывают цельные и составные (Рис. 2.1, а, б). Цельные буровые штанги могут быть со стальной закалённой головкой и головкой, ар­мированной твёрдым сплавом. Наибольшее распространение получили состав­ные буровые штанги со съёмными коронками, применение которых упрощает заточку инструмента.

Кузнецкий машиностроительный завод выпускает цельные буровые штанги шестигранного профиля, техническая характеристика которых приве­дена в табл. 2.1

Техническая характеристика буровых штанг

Таблица 2.1

Буровая штанга	Диаметр головки, мм	Длина, т мм	Масса, кг
22-800-34 22-1600-33 22-2400-32 22-3200-31			2,6 4,97 7,26 9,66

Благодаря отсутствию потерь энергии в конусном соединении коронки и штанги применение цельных буровых штанг увеличивает скорость бурения на 20-30%.

Составная буровая штанга имеет съёмную коронку, присоединяющуюся с помощью конуса или резьбы. Наибольшее распространение получили конусные соединения с углом посадочного конуса 7°. Реставрацию составных буровых штанг производят в различных механических мастерских.

В табл. (2.2 - 2.4) приведена техническая характеристика составных штанг.

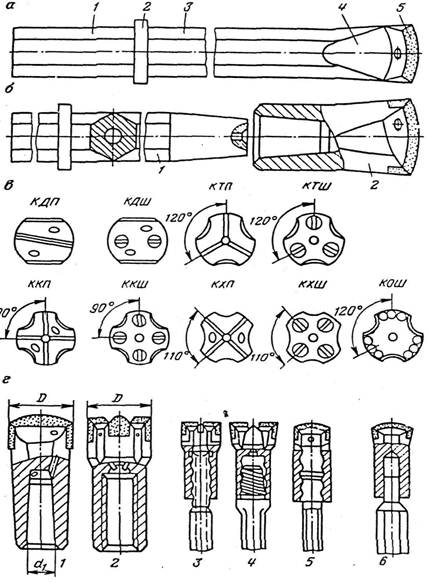

Рис.2.1 Буры и буровые коронки:

а - цельный бур; б - буровая штанга с коронкой; в - типы буровых коронок; г - виды соединений.

Техническая характеристика составных штанг

Таблица 2.2

Буровая штанга	Размер под ключ, мм	Диаметр посадочного корпуса, мм	Длина хвостовика, мм	Длина штанги, мм	Масса штанги, кг	Назначение
БШ25				700-4300	2,8-17	Переносные перфораторы
БШ22				700-4300	2,2-14
БШ25			-	600-3400	2,2-13	Телескопные перфораторы

Таблица 2.3

Тип	Типораз-		Норма	Масса,	Длина	Тип
шта	мер	Материал	расход	кг	штанги,	перфоратора
нги	штанги		а, кг		мм
а	41-43-00	Ш-25-Б-55С2 (ТУ 14-1-681-73)	3,6	2,8		ПП63В ПП63С
	41-43-01			4,8		ПП63СВП
	41-43-02		6,5	5,2		ПП54В1
	41-43-03		7,48			ПП50В1
	41-43-04		8,91	7,2
	41-43-05		9,9
	41-43-06		10,85	8,8
	41-43-07		12,3
	41-43-08		14,72	11,9
	41-43-09		19,54	15,9
	41-43-10	Ш25-7-30ХГСФ (ТУ 14-1-681-73)
	41-43-11			10,8
б	41-78-00	Ш-25-Б-55С2 (ТУ 14-1-681-73)	10,6	8,3		ПП63В1 ПП54ВБ1
	41-78-01			11,1
	41-78-02		18,7	15,1
в	42-78-00	Ш-25-Б-55С2 (ТУ 14-1-681-73)	3,6	2,7		ПТЗ 8 ПТ48
	42-78-01		5,34	4,3
	42-78-02		7,27	5,9
	42-78-03		9,2	7,5
	42-78-04

а - осевая промывка, б - боковая промывка, в - для телескопных перфораторов (буровая штанга без буртика).

Таблица 2.4

Типоразмер штанги	Размер под ключ, мм	Длина штанги, мм	Длина хвостовика, мм	Масса, кг
573-0107				2,2
573-0110				3,1
573-0114				4,3
573-0118				5,6
573-0122				6,8
573-0125				7,7
573-0128				8,7
573-0131				9,6
583-0104				1,6
583-0106				2,4
583-0108				3,2
583-0110
583-0112				4,8
583-0114				5,5
583-0118				7,1
583-0120				7,9
583-0122				8,7
583-0125				9,9
583-0128				11,1
583-0131				12,3

Размеры хвостовиков буровых штанг и гнёзд для переносных перфорато­ров в соответствии с ГОСТ 11446 - 75 приведены ниже.

Размер шестигранника под ключ, м...................... 22 25

Предельное верхнее/нижнее отклонения

хвостовика и гнёзд, мм…………+0,47/0,2 +0,65/-Ю,5

Размеры хвостовиков буровых штанг для перфораторов приведены на рис. 2.2.

Хвостовики буровых штанг подвергают закалке на длине 50 - 60мм от торца (HRC, 48 -52).

Для перфораторов с пылеотсосом буровые штанги изготовляют из стали ЗОХГСА круглого профиля размером 28*7мм.

Шестигранные буровые штанги для переносных перфораторов изготов­ляют из легированных сталей, в состав которых помимо углерода входят крем­ний, никель, хром, молибден, ванадий и другие элементы, которые способст­вуют образованию мелкозернистого строения после закалки и повышают проч­ность стали. Наибольшее распространение имеют буровые штанги из стали 55С2 (ГОСТ 14959 - 79). Лучшей для буровых штанг можно считать сталь 28ХНЗМ. Сортамент выпускаемой буровой стали, приведён в табл. 2.5. Шести­гранную сталь и круглую сталь малых диаметров получают методом горячей прокатки.

Рис.2.2 Хвостовики для перфораторов:

а - для переносных с центральной промывкой;

б - для переносных с боковой промывкой;

в - для телескопных;

г - для колонковых ПК60А;

д - для колонковых ПК75А; е - манжета для хвостовиков.
