Длинноходовые сверла и бурильные машины

Бурильные машины и длинноходовые сверла являются разновидностью машин вращательного бурения с большим ходом подачи (2 - 3 м) и основаны на применении мощных буровых головок, выполняющих функции вращения. Так, например бурильная машина или длиноходовое электрическое сверло ДЭС-4, предназначенное для бурения пород с коэффициентом крепости f<=6, состоит из вращателя 1 (рис. 24) и автоматического податчика с люнетами 6 для поддерживания буровых штанг 8.

Вращатель оборудован обособленным асинхронным электродвигателем 10 мощностью 4,3 кВт, который через редуктор передает крутящий момент на штангу 8 с резцом 9, обеспечивая им скорость вращения 180 или 600 об/мин. Податчик крепится на манипуляторе кронштейном 7 и состоит из рамы 4 с направляющими для каретки удвоителя подачи, каретки удвоителя подачи 15, гидроцилиндров подачи 2 и распора 3 со штоком 5, упирающимся в забой. Подача буровой головки спадание осевого усилия на буровой штанге осуществляются гидроцилиндром 2, шарнирно закрепленным к раме податчика и оборудованным на конце штока двумя звездочками 13, входящими в зацепление с двумя цепями 12 удвоителя хода подачи. Цепи образуют замкнутый контур на каретке удвоителя подачи 15 и прикреплены с одной стороны к кронштейну 14 рамы податчика и с другой - к основанию 11 буровой головки. Такая конструкция позволяет удвоить величину подачи по сравнению с ходом штока гидроцилиндра до 2,5 м при осевом усилии 1000 кгс. Скорость подачи при рабочем и холостом ходах достигает 3,2 и б м/мин. Общая касса дликноходового сверла составляет 262кг при длине 3,5м.

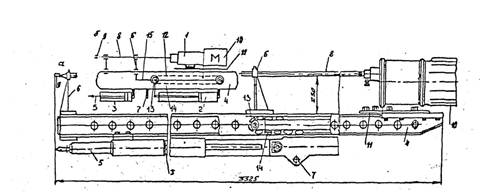

Рис.24. Длинноходовое электрическое сверло ДЭС-4

а - конструкция; б-кинематическая схема

Электрическая вращательная бурильная головка БУЭ по кинематике аналогична ручным сверлам и оснащена электродвигателем мощностью 7,5 кВт позволяющим получить скорости вращения шпин­деля 151, 317 и 731 об/мин для бурения пород с f до 8.

По аналогичной схеме выпускается бурильная машина К5М-3. Конструкция бурильных головок с гидравлическим приводом аналогична описанным и отличается применением гидравлического шестеренного двигателя. При этом бурильная головка может быть оборудована как двигателем для создания крутящего момента, так и для подачи. Применение гидропривода весьма удобное связи с его компактностью, простотой защиты от перегрузок и возможностью бесступенчатого регулирования скорости вращения, однако он имеет низкий к.п.д,- и для его эксплуатации необходима специальная насосная маслостанция.
