Лекция №2. 1.1.8. Эл. Энергия и мощность в цепях постоянного тока

1.1.8. Эл. Энергия и мощность в цепях постоянного тока

В цепях постоянного тока эл. энергия, вырабатываемая источниками, равна энергии, потребляемой приемниками.

Резистивные элементы преобразуют эл. Энергию в тепловую, по закону Джоуля-Ленца энергия, потребляемая резистивным элементом сопротивление которого в течение времени t при протекании тока равна

Мощность – это энергия, потребляемая в единицу времени

1.1.9 Простые эл. Цепи с последовательным соединением приемников

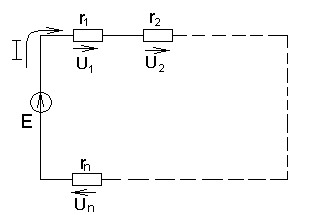

Рис.1.17. Схема цепи с последовательным соединением приемников.

Для этой цепи уравнение по второму закону Кирхгофа

Отсюда ; ;

В последовательной цепи падения напряжения и мощности распределяются пропорционально сопротивлениям этих участков.

Такое соединение в промышленных энергосетях используется редко, т.к. при этом невозможна независимая коммутация приемников.

Отказы типа «обрыв» приводят к отключению всех приемников.

Отказы типа «короткое замыкание» отдельного приемника здесь практически не опасны.
