Монтажных схем и обеспечение заказов металлом

Разработка технической документации для изготовления

чертежей металлических конструкций (КМ и КМД),

Отдел главного конструктора разрабатывает деталировочные чертежи (КМД), являющиеся основным техническим документом, по которому производятся изготовление стальных конструкций на заводе и их монтаж на строительной площадке.

Основным исходным материалом для разработки проекта на стадии КМД является общий рабочий проект металлических конструкций - проект КМ, разрабатываемый в головных проектных институтах. Проекты КМ заводы получают от заказчика конструкций, которым, как правило, является монтажная организация.

1. В состав проектарабочих чертежей КМ входят:

· главный лист;

· перечень чертежей;

· пояснительная записка;

· техническая спецификация металла;

· общий вид здания или сооружения;

· схемы расположения элементов конструкций;

· поперечные, продольные разрезы и виды; элементы конструкций; узлы конструкций;

· расчеты конструкций; паспорт проекта.

В рабочих чертежах КМ и КМД применяют следующие условные обозначения, принятые в соответствии с " Инструкцией по составу и оформлению строительных рабочих чертежей КМ и КМД [1,2].

Все элементы, изображенные в чертежах КМ, маркируют, т.е. каждому элементу присваивают определенное наименование. Обычно марки состоят из заглавной начальной буквы названия вида элемента и следующего за ней порядкового номера, разного для элементов с различными сечениями. Для основных видов элементов конструкций применяют следующие буквенные обозначения в марках:

Колонны К

Подкрановые балки ПБ

Тормозные балки и тормозные фермы Т

Фермы:

стропильные Ф

подстропильные ФП

фонарей ФФ

Монорельсы М

Балки для подвески монорельсов БМ

Вертикальные связевые фермы ВС

Стойки площадок СП

Щиты площадок ЩП

Балки перекрытий, покрытий и площадок Б

Стойки каркаса стен С

Площадки П

Лестницы Л

Отдельные элементы замаркированных конструкций могут дополнительно обозначаться малыми буквами, которые не должны повторяться в пределах одной конструкций (марки).

Заглавный лист выполняют для всех проектов КМ. На заглавном листе помимо штампа указывают следующие данные:

· ведомство, которому подчиняется проектная организация:

· полное наименование проектной организации;

· наименование строительного комплекса и объекта (например, Жам-6ылский суперфосфатный завод, кислородно-конвертерный цех №1);

· наименование стадии разработки и архивный номер данного проекта (например, КМ - 6124);

· внизу указываются город, где расположена проектная организация и год выпуска проекта.

Перечень чертежей содержит порядковый номер всех листов с указанием их наименования; чертежи в перечне нумеруют сверху вниз.

Пояснительная записка содержит следующие данные:

· перечень материалов, на основании которых составлялись чертежи КМ: проектное задание (с указанием организации, составившей и утвердившей его), технические чертежи, протокол и пр., а также указание на СНиП;

· район строительства и сведения об особых условиях, влияющих на разработку конструкций (сейсмичность, специальные нагрузки, температурный режим, режим работы кранов и т. д.);

· описание и характеристику расчетных схем и основных конструктивных решений;

· сведения о принятых марках металла со ссылкой на ГОСТ способах заводских и монтажных соединений элементов конструкций, типах электродов для сварки, а также инструкции о применении сварных швов и способах их контроля;

· данные о принятых укрупнительных стыках отправочных элементов (марок) и при необходимости о способах монтажа;

· указания по антикоррозионной защите конструкций;

· ссылку на использованные типовые проекты нормали, унифицированные чертежи из других проектов.

Техническая спецификация металла составляется для всех металлических конструкций, входящих в проект чертежей КМ. Монтажные организации заказывают металл для изготовления металлоконструкций по технической спецификации, приведенной в чертежах КМ, а не по "Заказу металла", заложенному в чертежах КМД. В технической спецификации предусмотрено распределение массы металла по маркам, видам проката и размерам поперечных сечений.

Таблица технической спецификации металла обычно составляется после разработки всех чертежей КМ. При использовании различных марок металла по условиям поставки спецификации составляются раздельно. Виды проката располагают в определенной последовательности (двутавр, швеллер, уголок равнополочный, утолок неравнополочный, квадрат, круг, полоса, универсальный лист, рифленый лист и т. д.) с учетом уменьшения сечения или толщины листа.

При подсчете массы металла пользуются следующими правилами. Длину ветвей колонн, поясов решетчатых конструкций (стропильных и подстропильных ферм, связей, распорок и т. д.) заносят в таблицы по геометрическим размерам, т. е. от центра одного узла до центра, следующего при условии, что данная длина имеет одно поперечное сечение. При определении массы металла применяют следующие поправочные коэффициенты: для деталей решетки колонн, стропильных, подстропильных и тормозных ферм - 0,9; для прочих деталей. - 1; для определения массы металла фасонок и прокладок, применяемых в решетчатых конструкциях, используются следующие поправочные коэффициенты: для решетки колонн (при двухплоскостной - 30% массы металла решетки, выраженной в килограммах; для тормозных ферм - 20%, для стропильных ферм - 15%, для подстропильных ферм - 10% массы металла поясов и решетки; для ферм фонаря.- 20% массы металла поясов и решетки фонаря; для связей - 15% массы металла связей.

При определении массы металла площадок, лестниц и ограждений (перил) масса металла фасонок и других конструктивных деталей принимается равной 10% массы основных деталей.

Чертеж общего вида здания и сооружения выполняется на сложные объекты, требующие определенного пояснения. На чертеже схематически изображают сооружение для общего представления о нем. При необходимости на чертеже приводят таблицы с различными показателями (характеристика сооружения, очередность его монтажа, характеристика конструкций и т. д.).

Чертеж со схемой расположения элементов конструкций приводят во всех проектах КМ. Это основной чертеж, по которому разрабатывают рабочие чертежи КМД.

На схемах проставляют все размеры, необходимые для определения положения элементов конструкций в пространстве (относительно продольных и поперечных осей, а также вертикальных).

Если разрезы или виды располагают на других чертежах, то около их обозначений ставят дробную цифру (в числителе - порядковый номер разреза, в знаменателе - номер чертежа, на котором он расположен). На чертеже, где отдельно расположен разрез, в знаменателе указывают номер чертежа, на котором показана линия разреза (рис. 1.8).

На схемах проставляют все изображенные марки элементов, а также указывают расположения и марки элементов, приводят таблицы элементов. Если сложный элемент состоит из нескольких профилей, в которых действуют различные усилия (стропильные фермы, колонны, подкрановые балки и т. п.), то марки заносят в таблицу элементов за своими номерами с указанием массы элемента и со ссылкой на чертеж, где даны размеры, сечение и усилия в элементе.

В примечаниях на чертежах схем расположения элементов конструкций приводят следующие данные: материал конструкций, тип заводских и монтажных соединений, наименьшее усилие для расчета прикрепления элементов, при необходимости ссылки на чертежи, дополняющие данный чертеж.

Чертеж "Поперечные, продольные разрезы и виды" поясняет чертежи схем, выявляет основные профили здания или сооружения и принципиальные конструктивные решения.

На чертежах показывают разбивочные оси и расстояния между ними; расстояния между осями конструкций и их привязку к разбивочным осям; сечения элементов; основные размеры элементов конструкций; необходимые высотные отметки; для цехов с крановым оборудованием дают характеристики подъемно-транспортного оборудования; расположение железнодорожных путей и габариты приближения строений, другие данные.

Чертеж "Элементы конструкций" применяется в тех случаях, когда в разрезах или на видах нельзя показать сам элемент. Обычно элемент показывают в рабочем положении, т. е. так, как он располагается на схеме или в разрезе. Решетчатые элементы приводятся в схематическом изображении. На схеме решетчатого элемента указывают все основные размеры, опорные реакции, усилия в стержнях, сечения стержней, толщину фасонок и укрупнительные стыки (рис.1.9).

На чертежах элементов сплошного сечения показывают основные размеры элемента и его сечения, расположение и сечения ребер жесткости, а также размеры расчетных сварных швов, диаметры заклепок или болтов и их расчетных шагов на различных участках.

При большом числе однотипных элементов конструкций на чертежах КМ разрешается совмещать их изображения. При этом дается схематичный чертеж с буквенными обозначениями отличающихся параметров для каждой марки. На элементах конструкций обозначают все узлы, которые изображены отдельно.

В примечаниях на чертеже элементов конструкций приводят следующие данные: ссылку на номера чертежей; размеры массовых конструктивных деталей (фасонок, прокладок); сведения о специфической обработке отдельных деталей (строжка кромок, фрезеровка торцов и др.), предусматриваемых проектом в проекте отверстиях (сверленых, колотых) для заклепок и болтов, другие необходимые данные.

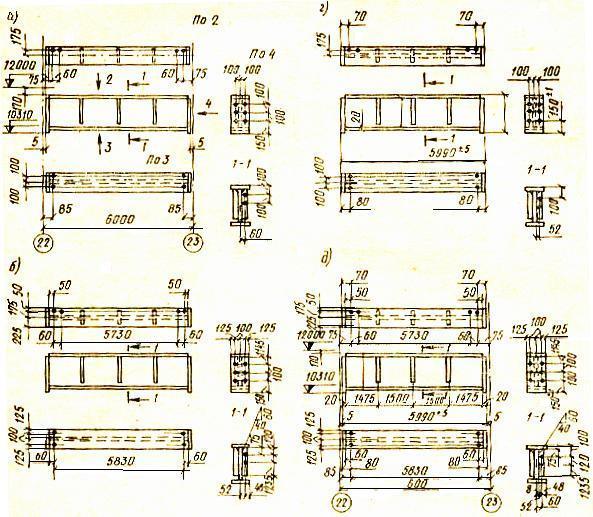

Рис.1.9. Системы размеров на рабочем чертеже: а – размеры увязочные; б – размеры для изготовления деталей; в - размеры для сборки конструкций; д - размеры всех видов вместе

Чертежи узлов, как правило, располагают на чертежах элементов конструкций, а при отсутствии свободного места - на отдельных листах. Изображают различные узлы опор конструкций, соединения элементов конструкций и крепления к ним других конструкций и оборудования, если они неясны на чертежах элементов конструкций. На узлах показывают все подходящие к ним элементы, способы их соединений, толщину фасонок, привязку к основным осям у отметки и другие поясняющие данные.

Расчеты составляют на все несущие конструкции. В состав расчетов входят нагрузки, расчетные схемы, определение расчетных усилий, подбор сечений, определение прогибов, проверка на несущую способность и другие материалы; расчеты брошюруются, имеют свой заглавный лист и список листов расчета, их подписывают исполнитель, проверяющий и главный инженер проекта.

Паспорт проекта КМ, составляемый на заключительной стадии разработки проекта для всех видов производственных зданий и сооружений, является основной сводной технико-экономической характеристикой проекта. В паспорте приводят объемы работ по возведению здания или сооружения, основные показатели (включая сметную стоимость), мероприятия по внедрению передовой техники и число листов проекта, включая расчеты.

2. Деталировочные чертежи металлических конструкций (КМД) разрабатываются на основе рабочих чертежей КМ. Чертежи КМД содержат все необходимые данные для изготовления металлических конструкций, в них учитываются технологические возможности завода-изготовителя и условия монтажа.

В состав проекта КМД входят рабочие чертежи элементов конструкций, схема общих и контрольных сборок, схемы погрузки элементов конструкций на железнодорожные платформы (для случаев нетиповой погрузки) и монтажные схемы. Кроме указанных чертежей в состав проекта КМД включают перечень монтажных метизов (болты, заклепки, шайбы, необходимые для монтажа конструкций зданий и сооружений) и перечни отправочных элементов. Последние являются документом, по которому на заводах ведут учет изготовления и отгрузки конструкций заказчику. Кроме того, в проекте КМД имеется перечень чертежей и документов, входящих в состав этого проекта.

Чертежи КМД, должны содержать исчерпывающие сведения о конструкции, необходимые для ее изготовления и монтажа. В то же время они должны быть достаточно простыми и доступными для быстрого изучения. Проект КМД должен быть хорошо оформлен, и обеспечивать необходимую прочность, технологичность и устойчивость конструкций.
