Область применения

На рис. 2.1 изображена система, где устройство 1 и устройство 2 взаимодействуют посредством коммуникационной системы.

Рис. 2.1. Два связанных устройства

Действия, выполняемые на этих устройствах, например, сбор данных на устройстве 2, отображение данных на устройстве 1, называются прикладными процессами. Связь между этими системами осуществляется посредством сообщений. Сообщения могут содержать данные, закодированную информацию и контрольные сигналы. Блок коммуникационной системы на рис. 1 представляет собой аппаратное и программное обеспечение для взаимосвязи устройств (в простейшем случае - кабель). Набор правил, которые определяют содержание и структуру сообщений и время их передачи называется протоколом.

В открытых коммуникационных системах устройства используют стандартный набор протоколов, который позволяет:

· установку логической связи между прикладными процессами;

· обмен информацией в стандартной форме независимо от типов специфических устройств и архитектуры устройства так, чтобы информация могла быть получена и верно интерпретирована.

Для возможности развития стандартов коммуникационных процессов была создана Семиуровневая Эталонная модель для соединения открытых систем ISO (см. ISO/IEC 7498-1: 1994)

Рис. 2.2 иллюстрирует принцип связи между прикладным процессом 2 и прикладным процессом 1 через семиуровневую модель:

Рис. 2.2: Простейшая модель открытой коммуникационной системы

· обмен информацией между двумя прикладными процессами осуществляется по вертикали через все уровни.

· специальные сервисы на каждом уровне подготавливают информацию для передачи таким образом, чтобы следующий нижний/верх-ний уровень мог передать/восстановить данные. Услуги активируются с N+1 уровня ипоставляются на уровень N (нижний).

Преимуществом семиуровневой модели является то, что ее структура позволяет разбивать составной протокол передачи между приложениями на простые протоколы между уровнями, которые должны быть определены и стандартизированы. Каждый уровень должен выполнять только ограниченный набор функций.

В области действия этого стандарта находятся:

· обмен информацией между индивидуальными устройствами и между устройствами и ведомственными обрабатывающими системами;

· сбор данных, архивация данных, и обмен архивными данными посредством носителей информации или через сеть;

· стандарт определяет и структурирует информацию, которая сообщена или упоминается в связи между заинтересованными организациями;

· стандарт обеспечивает общее представление всех прикладных элементов, приведенных в прикладных процессах внутри различных устройств, не зависимо от синтаксиса.

Рис. 2.3 показывает коммуникационную модель, используемую в этом стандарте.

Жизненно важные признаки представляются управляемыми медицинскими объектами, идентифицируемые в MDIB. Информация о приборе и демографические данные должны быть переданы и являются частью MDIB. На рис. 2.3 представлена коммуникационная система, которая состоит из источника и диспетчера. Например, источник является устройством или системой устройств, которые собирают данные (ЭКГ, давление крови). Его функциональные возможности определяются прикладным процессом. Диспетчер может быть архивирующей системой, и его функциональные возможности определяются прикладным процессом.

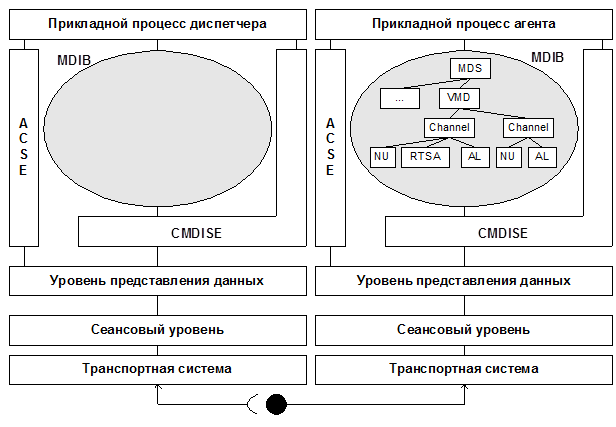

Рис. 2.3: Пример системы «диспетчер-агент»

Стандарт определяет структуру MDIB, которая содержит управляемые медицинские объекты, как определено в DIM. Эти управляемые медицинские объекты представляют собой прикладные экземпляры реального мира в прикладной области. Объекты в MDIB:

· Система медицинских устройств (Medical Device System - MDS);

· Виртуальное медицинское устройство (Virtual Medical Device - VMD);

· Канал;

· Число (measurements, status information, etc.) (NU);

· Массив выборок в реальном масштабе времени (Real Time Sample Arrays - RTSA);

· Тревоги (Alerts - AL);

В диспетчере существует также связанная MDIB. Однако надо иметь в виду тот факт, что MDIB в каждом устройстве может быть различной и может не всегда содержать все объекты, как представлено вне агента MDIB на рисунке.

Стандарт определяет Сервисную модель для доступа к объектам. Common Medical Device Information Service Element CMDISE обеспечивает сервисы для объектов в MDIB. CMDISE является специализированным общим управлением сервисными элементами в ISO.

ACSE - Сервисный элемент контроля соединений, который обеспечивает сервис для установки логической связи между источником и диспетчером. Это определяется в ISO/IEC 8649 и 8650. Определение ассоциативного контроля и коммуникации нижнего уровня находится вне области действия этого стандарта.

Медицинское сообщество требует взаимодействия медицинских устройств и систем медицинских устройств. Данный стандарт стал предпосылкой для развития коммуникационных протоколов и форматов обмена данными.
