Безразмерные температуры
|
|
|
|
Хладоновые компрессорно-конденсаторные агрегаты
Воздухоохладители типа LUC с двумя вентиляторами
Воздухоохладители типа LUC с двумя вентиляторами
| Марка | Шаг между ребрами l ор, мм | Площадь теплообмена F во, м2 | Объемная подача V в, м3/ч | Габаритные размеры, мм | Масса m, кг |
| L ´ B ´ H | |||||
| LUC 145 R | 4,23 | 5,5 | 560 ´ 357 ´ 400 | ||
| LUC 200 R | 4,23 | 8,7 | 560 ´ 357 ´ 464 | ||
| LUC 285 R | 4,23 | 10,0 | 966 ´ 357 ´ 400 | ||
| LUC 320 R | 4,23 | 13,4 | 966 ´ 357 ´ 400 | ||
| LUC 420 R | 4,23 | 18,2 | 1220 ´ 357 ´ 400 | ||
| LUC 520 R | 4,23 | 21,4 | 1220 ´ 357 ´ 464 | ||
| LUC 620 R | 4,23 | 25,8 | 1650 ´ 357 ´ 400 | ||
| LUC 780 R | 4,23 | 32,3 | 1650 ´ 482 ´ 495 | ||
| LUC 960 R | 4,23 | 38,6 | 1650 ´ 482 ´ 590 | ||
| LUC 140 L | 6,35 | 5,2 | 560 ´ 357 ´ 400 | ||
| LUC 195 L | 6,35 | 7,5 | 560 ´ 357 ´ 464 | ||
| LUC 280 L | 6,35 | 9,3 | 966 ´ 357 ´ 400 | ||
| LUC 315 L | 6,35 | 11,7 | 966 ´ 357 ´ 400 | ||
| LUC 415 L | 6,35 | 16,0 | 1220 ´ 357 ´ 400 | ||
| LUC 515 L | 6,35 | 18,6 | 1220 ´ 357 ´ 464 | ||
| LUC 615 L | 6,35 | 22,6 | 1650 ´ 357 ´ 400 | ||
| LUC 755 L | 6,35 | 28,0 | 1650 ´ 482 ´ 495 | ||
| LUC 955 L | 6,35 | 33,7 | 1650 ´ 482 ´ 590 |
П р и м е ч а н и е. Воздухоохладители типов LUC 145 R – LUC 955 L рекомендуется применять при температуре охлаждаемого воздуха не ниже минус 5 °С.
Таблица 5
(среднетемпературные)
| Марка | Шаг между ребрами l ор, мм | Площадь теплообмена F во, м2 | Объемная подача V в, м3/ч | Габаритные размеры, мм | Масса m, кг |
| LUC 155 E | 4,23 | 5,5 | 560 ´ 475 ´ 400 | ||
| LUC 210 E | 4,23 | 8,7 | 560 ´ 475 ´ 464 | ||
| LUC 295 E | 4,23 | 10,0 | 966 ´ 475 ´ 400 | ||
| LUC 350 E | 4,23 | 13,4 | 966 ´ 475 ´ 400 | ||
| LUC 440 E | 4,23 | 18,2 | 1220 ´ 475 ´ 400 | ||
| LUC 550 E | 4,23 | 21,4 | 1220 ´ 475 ´ 464 | ||
| LUC 650 E | 4,23 | 25,8 | 1650 ´ 475 ´ 400 | ||
| LUC 840 E | 4,23 | 32,3 | 1650 ´ 475 ´ 495 | ||
| LUC1030 E | 4,23 | 38,6 | 1650 ´ 475 ´ 590 | ||
| LUC 150 С | 6,35 | 5,2 | 560 ´ 475 ´ 400 | ||
| LUC 205 С | 6,35 | 7,5 | 560 ´ 475 ´ 464 | ||
| LUC 290 С | 6,35 | 9,3 | 966 ´ 475 ´ 400 | ||
| LUC 345 С | 6,35 | 11,7 | 966 ´ 475 ´ 400 | ||
| LUC 435 С | 6,35 | 16,0 | 1220 ´ 475 ´ 400 | ||
| LUC 545 С | 6,35 | 18,6 | 1220 ´ 475 ´ 464 | ||
| LUC 645 С | 6,35 | 22,6 | 1650 ´ 475 ´ 400 | ||
| LUC 835 С | 6,35 | 28,0 | 1650 ´ 475 ´ 495 | ||
| LUC1025 С | 6,35 | 33,7 | 1650 ´ 475 ´ 590 |
П р и м е ч а н и е. Воздухоохладители типов LUC 155 E – LUC 1025 L рекомендуется применять при температуре охлаждаемого воздуха не ниже минус 20 °С.
|
|
|
П р и л о ж е н и е 13
Плотность продуктов [9]
| Продукт | Плотность продукта r, кг/м3 | Продукт | Плотность продукта r, кг/м3 | ||
| охлажден-ного | заморожен- ного | охлажденного | замороженного | ||
| Говядина | 1000–1050 | 960–980 | Фасоль | ||
| Птица | Помидоры | ||||
| Рыба | Морковь | ||||
| Масло сливочное | Слива | ||||
| Персики | Клубника | ||||
| Абрикосы | Вишня | ||||
| Черника | Горошек | ||||
| Смородина | Клюква | ||||
| Колбаса | Картофель | ||||
| Тесто | Творог |
П р и л о ж е н и е 14
Таблица 1
Холодопроизводительность агрегатов на хладоне R134а (кВт)
| Марка | Температура окружающего воздуха, °С | Температура кипения, °С | ||||
| –5 | –10 | –15 | –20 | |||
| В8-КМ-5Х | 1,9 1,8 1,7 1,5 | 1,6 1,5 1,4 1,3 | 1,3 1,2 1,1 1,0 | 1,1 1,0 0,9 0,8 | 0,8 0,8 0,7 0,6 | |
| В8-КМ-7Х | 2,0 1,9 1,7 1,6 | 1,7 1,6 1,4 1,3 | 1,4 1,3 1,1 1,0 | 1,1 1,0 0,9 0,8 | 0,8 0,8 0,7 0,6 | |
| В8-КJ-7Х | 2,4 2,2 2,0 1,8 | 2,0 1,9 1,7 1,5 | 1,7 1,5 1,4 1,3 | 1,3 1,2 1,1 1,0 | 1,1 1,0 0,9 0,8 | |
| В8-КJ-10Х | 2,6 2,4 2,2 2,1 | 2,1 2,0 1,8 1,7 | 1,7 1,6 1,5 1,4 | 1,4 1,3 1,2 1,1 | 1,1 1,0 0,9 0,8 | |
| В8-КSJ-10Х | 3,0 2,8 2,6 2,4 | 2,5 2,4 2,2 2,0 | 2,1 1,9 1,8 1,6 | 1,7 1,6 1,4 1,3 | 1,3 1,2 1,1 1,0 | |
| D8-КSJ-15Х | 3,3 3,1 2,8 2,7 | 2,7 2,6 2,4 2,2 | 2,2 2,1 1,9 1,8 | 1,8 1,7 1,5 1,4 | 1,4 1,3 1,2 1,1 | |
| В8-КL-15Х | 3,3 3,1 2,8 2,6 | 2,8 2,6 2,4 2,2 | 2,3 2,2 2,0 1,8 | 1,9 1,8 1,6 1,5 | 1,5 1,4 1,3 1,2 | |
| D8-КSL-15Х | 4,5 4,2 3,9 3,6 | 3,8 3,5 3,3 3,0 | 3,1 2,9 2,7 2,5 | 2,5 2,3 2,1 2,0 | 2,0 1,9 1,7 1,5 | |
| H8-LE-20Х | 4,7 4,4 4,0 3,6 | 3,9 3,6 3,3 3,0 | 3,2 2,9 2,6 2,4 | 2,5 2,3 2,0 1,8 | 1,9 1,7 1,5 1,4 |
|
|
|
Окончание табл. 1
| Марка | Температура окружающего воздуха, °С | Температура кипения, °С | ||||
| –5 | –10 | –15 | –20 | |||
| D8-LF-20Х | 5,4 5,0 4,5 4,2 | 4,6 4,2 3,8 3,5 | 3,8 3,5 3,2 2,9 | 3,1 2,8 2,5 2,3 | 2,4 2,2 2,0 1,8 | |
| H8-LF-30Х | 6,0 5,6 5,1 4,7 | 5,0 4,7 4,2 3,9 | 4,1 3,8 3,4 3,1 | 3,3 3,0 2,7 2,5 | 2,6 2,4 2,1 1,9 | |
| P8-LF-30Х | 6,8 6,4 5,9 5,5 | 5,6 5,2 4,8 4,8 | 4,5 4,2 3,8 3,5 | 3,5 3,3 3,0 2,7 | 2,7 2,5 2,2 2,0 | |
| H8-LJ-20Х | 6,6 6,1 5,5 5,1 | 5,5 5,1 4,6 4,3 | 4,6 4,2 3,8 3,5 | 3,7 3,4 3,1 2,8 | 3,0 2,7 2,4 2,2 | |
| H8-LJ-30Х | 7,2 6,8 6,3 5,8 | 6,0 5,6 5,2 4,8 | 4,9 4,5 4,2 3,8 | 3,9 3,6 3,3 3,0 | 3,0 2,8 2,5 2,3 | |
| P8-LJ-30Х | 7,7 7,2 6,7 6,2 | 6,3 5,9 5,4 5,0 | 5,1 4,8 4,4 4,0 | 4,0 3,8 3,4 3,1 | 3,1 2,9 2,6 2,4 | |
| H8-LL-30Х | 8,1 7,5 6,8 6,3 | 6,8 6,3 5,7 5,3 | 5,6 5,2 4,7 4,3 | 4,5 4,1 3,7 3,4 | 3,6 3,3 2,9 2,6 | |
| H8-LL-40Х | 8,7 8,2 7,6 7,0 | 7,3 6,8 6,3 5,8 | 6,0 5,6 5,1 4,7 | 4,9 4,6 4,1 3,8 | 3,9 3,6 3,2 2,9 | |
| P8-LL-40Х | 9,4 8,8 8,2 7,6 | 7,8 7,3 6,7 6,2 | 6,4 6,0 5,5 5,0 | 5,1 4,8 4,3 4,0 | 4,1 3,7 3,8 3,1 | |
| H9-LSG-40Х | 10,0 9,4 8,6 8,0 | 8,5 7,9 7,3 6,7 | 7,1 6,6 6,0 5,6 | 5,8 5,4 4,9 4,5 | 4,6 4,3 3,9 3,5 | |
| P8-LHA-50Х | 12,3 11,5 10,6 9,8 | 10,3 9,7 9,9 8,3 | 8,6 8,0 7,3 6,8 | 7,0 6,5 5,9 5,5 | 5,6 5,1 4,7 4,3 |
Таблица 2
Холодопроизводительность агрегатов на хладоне R404а (кВт)
| Марка | Температура окружающего воздуха, °С | Температура кипения, °С | ||||
| –20 | –25 | –30 | –35 | –40 | ||
| В8-КМ-5Х | 1,5 1,4 1,2 1,1 | 1,2 1,1 1,0 0,8 | 1,0 0,9 0,7 0,6 | 0,7 0,6 0,5 0,5 | 0,5 0,5 0,4 0,3 | |
| В8-КМ-7Х | 1,5 1,4 1,2 1,1 | 1,2 1,1 1,0 0,8 | 1,0 0,9 0,7 0,6 | 0,7 0,6 0,5 0,5 | 0,5 0,5 0,4 0,3 | |
| В8-КJ-7Х | 1,8 1,7 1,5 1,3 | 1,5 1,4 1,2 1,1 | 1,2 1,1 1,0 1,8 | 1,0 0,8 0,7 0,6 | 0,7 0,6 0,5 0,5 | |
| В8-КJ-10Х | 1,9 1,7 1,5 1,4 | 1,6 1,4 1,3 1,1 | 1,3 1,1 1,0 0,9 | 1,0 0,9 0,8 0,7 | 0,7 0,6 0,5 0,5 | |
| В8-КSJ-10Х | 2,3 2,1 – – | 1,9 1,8 1,6 1,4 | 1,6 1,4 1,2 1,1 | 1,2 1,1 1,0 0,8 | 1,0 0,8 0,7 0,6 | |
| D8-КSJ-15Х | 2,5 2,3 2,0 1,8 | 2,0 1,9 1,7 1,5 | 1,6 1,5 1,3 1,2 | 1,3 1,2 1,0 0,9 | 1,0 0,9 0,7 0,6 | |
| В8-КL-15Х | 2,6 2,4 – – | 2,2 2,0 1,8 1,6 | 1,8 1,6 1,4 1,3 | 1,4 1,3 1,1 1,0 | 1,1 1,0 0,8 0,7 | |
| D8-КSL-15Х | 3,2 3,0 2,6 2,2 | 2,6 2,4 2,0 1,7 | 2,0 1,8 1,5 1,2 | 1,5 1,3 1,0 0,8 | 1,0 0,8 – – | |
| H8-LE-20Х | 3,6 3,2 2,8 2,5 | 2,9 2,6 2,2 1,9 | 2,2 1,9 1,6 1,4 | 1,6 1,4 1,1 0,9 | 1,1 0,9 0,6 – | |
| D8-LF-20Х | 3,9 3,5 3,1 2,7 | 3,2 2,9 2,5 2,2 | 2,6 2,3 1,9 1,7 | 2,0 1,7 1,4 1,2 | 1,4 1,2 0,9 – |
|
|
|
Окончание табл. 2
| Марка | Температура окружающего воздуха, °С | Температура кипения, °С | ||||
| –20 | –25 | –30 | –35 | –40 | ||
| H8-LF-30Х | 4,7 4,2 3,7 3,3 | 3,7 3,4 2,9 2,5 | 2,9 2,6 2,2 1,9 | 2,1 1,9 1,5 1,3 | 1,5 1,2 – – | |
| P8-LF-30Х | 5,0 4,5 4,0 3,5 | 4,0 3,6 3,1 2,7 | 3,0 2,7 2,3 2,0 | 2,2 1,9 1,6 1,3 | 1,5 1,8 1,0 – | |
| H8-LJ-20Х | 5,2 – – – | 4,2 3,8 3,3 2,9 | 3,3 3,0 2,5 2,1 | 2,5 2,2 1,8 1,5 | 1,8 1,5 1,1 – | |
| H8-LJ-30Х | 5,2 4,7 4,1 3,6 | 4,3 3,8 3,3 2,9 | 3,4 3,0 2,6 2,2 | 2,7 2,3 2,0 1,6 | 2,0 1,7 1,3 1,0 | |
| P8-LJ-30Х | 5,6 5,1 4,5 3,9 | 4,6 4,1 3,6 3,1 | 3,6 3,2 2,8 2,4 | 2,8 2,5 2,0 1,7 | 2,0 1,8 1,4 1,1 | |
| H8-LL-30Х | 6,4 5,8 5,1 4,5 | 5,2 4,7 4,1 3,6 | 4,2 3,7 3,2 2,8 | 3,2 2,8 2,4 2,0 | 2,3 2,0 1,6 1,3 | |
| H8-LL-40Х | 6,5 5,9 5,1 4,6 | 5,3 4,8 4,2 3,7 | 4,2 3,8 3,2 2,8 | 3,2 2,8 2,4 2,0 | 2,3 2,0 1,6 – | |
| P8-LL-40Х | 7,1 6,5 5,7 5,0 | 5,8 5,2 4,5 4,0 | 4,5 4,0 3,5 3,0 | 3,4 3,0 2,5 2,1 | 2,5 2,1 1,7 – | |
| H9-LSG-40Х | 7,8 7,1 6,2 | 6,5 5,8 5,1 4,5 | 5,2 4,7 4,0 3,5 | 4,1 3,6 3,0 2,7 | 3,0 2,7 2,2 1,9 | |
| P8-LHA-50Х | 9,5 8,7 7,7 – | 7,9 7,2 6,4 5,7 | 6,5 5,9 5,2 4,6 | 5,2 4,7 4,1 3,6 | 4,0 3,6 3,1 – |
П р и л о ж е н и е 15

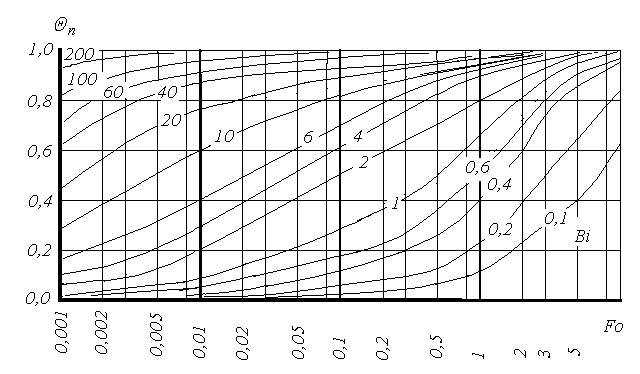

Рис. 1. Безразмерная температура на поверхности пластины
Рис. 2. Безразмерная температура в центре пластины

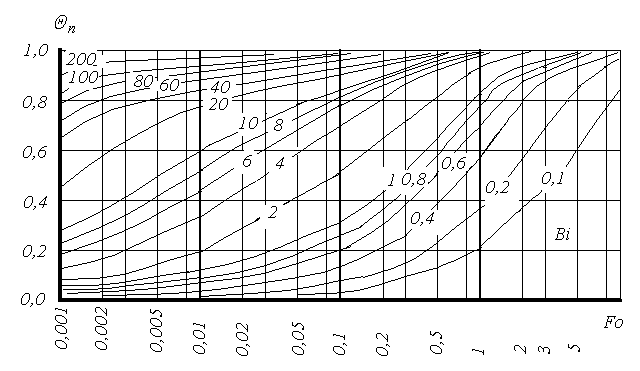

Рис. 3. Безразмерная температура на поверхности цилиндра
Рис. 4. Безразмерная температура в центре цилиндра

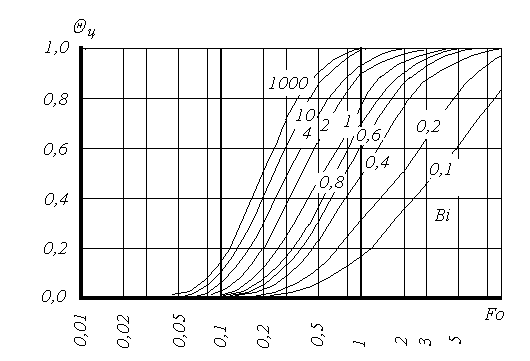

Рис. 5. Безразмерная температура на поверхности шара
Рис. 6. Безразмерная температура в центре шара
П р и л о ж е н и е 16
|
|
|
|
|
