Классификация технических способов и средств защиты от поражения электрическим током
Принципиальная схема защитного отключения
Классификация защитного отключения
Устройство защитного отключения
(УЗО)
Реагирующие на напряжение корпуса относительно земли
Реагирующие на дифференциальный (остаточный) ток
Реагирующие на комбинированный выходной сигнал
Реагирующие на ток замыкания на землю
Реагирующие на оперативный ток
Реагирующие на напряжение нулевой последовательности

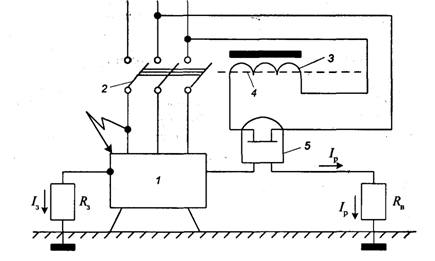

1 – корпус электроустановки, 2- автоматический выключатель, 3 - отключающая катушка, 4 – сердечник катушки, 5 – реле максимального напряжения, Rз – сопротивление защитного заземления, Iз – ток замыкания, Iр – ток, протекающий через реле, Rв – сопротивление вспомогательного заземления
При замыкании фазного провода на заземленный или зануленный корпус электроустановки на нем возникает напряжение корпуса Vк . Если оно превышает заранее установленное предельно допустимое напряжение Vкдоп (т. е. если Vк > Vкдоп), срабатывает защитное отключающее устройство. Схема работает следующим образом. Вследствие разности потенциалов между корпусом электроустановки 1 и землей возникает ток Iр, который, проходя через реле 5, замыкает его контакты, подавая питание на отключающую катушку 3. Под влиянием возникшего электромагнитного поля внутрь нее втягивается сердечник 4, вызывая отключение автоматического выключателя 2, и установка обесточивается.
