Шаговое напряжение

Шаговое напряжение возникает при замыкании тока на землю, в случае если человек находится в зоне растекания тока (до 20 м.). Ток (I_з) в земле распределяется по закону гиперболы и разность потенциалов (U_ш) между ногами человека образуется за счет длины шага (а). Шаговое напряжение представляет собой также падение напряжения в сопротивлении тела человека Rh (Ом): где I_h — величина тока (А), проходящий через человека по пути нога — нога. Максимальные значения U_ш будут при наименьшем расстоянии от заземлителя, т. е. когда человек одной ногой стоит непосредственно на заземлителе, а другой — на расстоянии шага от него. Наименьшие значения U_ш будут при бесконечно большом удалении от заземлителя, а практически за пределами поля растекания тока, т. е. дальше 20 м. В этом месте U_ш ~ 0. Выходить из зоны растекания тока рекомендуется прыжками на двух ногах или маленькими шагами.

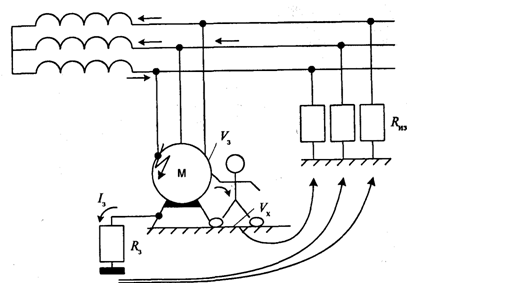

Защитное заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Назначение защитного заземления – устранение опасности поражения человека электрическим током при появлении напряжения на конструктивных частях электрооборудования, т.е. при замыкании на корпус в сети с изолированной нейтралью трансформатора. Принцип действия защитного заземления заключается в снижении до безопасных значений напряжений прикосновения, вызванных замыканием на корпус за счет включения параллельно с сопротивлением тела человека защитного заземления, которое по величине отличается в меньшую сторону не менее чем на два порядка. Устройство заземления. Корпус электрооборудования соединятся заземляющим проводником(1) с заземлителем (2) имеющий малое сопротивление (2-10 Ом). Если произошло замыкание и корпус электроустановки оказался под напряжением, то прикоснувшийся к нему человек попадает под напряжение прикосновения (V_пр), которое определяется выражением: где V_З – полное напряжение на корпусе электроустановки. В; V_Х – потенциал поверхности земли или пола, В. Напряжением прикосновения называется напряжение между двумя точками цепи тока, которых одновременно может коснуться человек.
