Схемы включения человека в электрическую сеть

Классификация условий работ (помещений) по степени электроопасности

Характер воздействия на человека при протекании через тело (участки тела) электрического тока

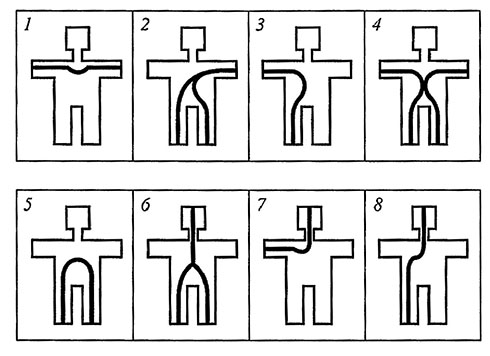

Варианты путей прохождения электрического тока через тело человека

1 — «рука—рука».; 2 — «рука—ноги»; 5 — «нога—нога»; 6 — «голова—ноги»; 7 — «голова—рука»

Ток, мА	Переменный ток частотой 50 Гц	Постоянный ток
0,6-1,5	Порог ощущения – слабый зуд, пощипывание кожи	Не ощущается
2-4	Сильное дрожание пальцев	Не ощущается
5-7	Судороги во всей кисти руки	Порог ощущения – зуд, нагрев кожи
10-15	Неотпускающие токи, непреодолимые судорожные сокращения мышц руки, в которой зажат проводник. Человек не может самостоятельно освободить руку от контакта с проводом	Значительное усиление ощущения нагрева, сокращение мышц рук
20-25	Оторвать руки от провода не возможно. Сильные боли, дыхание затруднено	Еще большее усилие ощущения нагрева, судороги
50-80	Паралич дыхания через несколько секунд, сьои в работе сердца. При длительном протекании тока может возникнуть фибрилляция сердца	Неотпускающие токи, то же, что при переменном токе силой 10-15 мА
	Фибрилляция сердца через 2-3 с., дыхание прекращается	Паралич дыхания при длительном протекании тока

Классификация условий работ (помещений) по степени электроопасности

Особо опасные · наличие влажности (пары или конденсирующаяся влага выделяются в виде мелких капель и относительная влажность воздуха превышает 75 %); · наличие проводящей пыли; · наличие токопроводящих оснований (металлических, земляных, железобетонных, кирпичных); · наличие повышенной температуры (независимо от времени года и различных тепловых излучений температура превышает длительно 35 °С, кратковременно 40 °С); · наличие возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям с одной стороны, и к металлическим корпусам электрооборудования - с другой.

С повышенной опасности · наличие сырости (дождь, снег, частое опрыскивание и покрытие влагой потолка, пола, стен, предметов, находящихся внутри помещения); · наличие химически активной среды (постоянно или длительно содержатся агрессивные пары, газы, жидкость, образуются отложения или плесень, действующие разрушающе на изоляцию и токоведущие части электрооборудования); · наличие одновременно двух или более условий повышенной опасности.

Без повышенной опасности отсутствуют условия, создающие повышенную или особую опасность.

Разрешается пользоваться электроинструментами и переносными светильниками до 12 В включительно без защитных средств.

Разрешается пользоваться электроинструментами и переносными светильниками до 50 В включительно без защитных средств.

Разрешается пользоваться электроинструментами и переносными светильниками до 220 В без защитных средств.

Примеры использования классификации при применении ручного электроинструмента

С изолированной нейтралью трансформатора
Прикосновение к одной фазе сети
Прикосновение к двум фазам исправной сети
Прикосновение к фазе сети в аварийном режиме (замыканием фазы на землю)		при Rk<<Rчел

С глухозаземленной нейтралью
Прикосновение к одной фазе неисправной сети		при R0<< 10 Ом
Прикосновение к двум фазам исправной сети
Прикосновение к фазе сети в аварийном режиме (замыканием фазы на землю)
