Дефлектор ЦАГИ

Дефлектор

Дефлектор (от лат. deflecto — отклонять) — аэродинамическое устройство, устанавливаемое над вентиляционным каналом, дымоходом, в системе охлаждения поршневого авиамотора и др. Применяется для усиления тяги в канале за счёт эффекта Бернулли: чем больше скорость движения потока воздуха при изменении поперечного сечения канала, тем меньше статическое давление в этом сечении. Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции.

Конструкции дефлекторов:

дефлектор ЦАГИ

открытый тарельчатый дефлектор Astato

круглый дефлектор «Волпер»

дефлектор-звезда «Шенард»

дефлектор Григоровича

Н-образный дефлектор

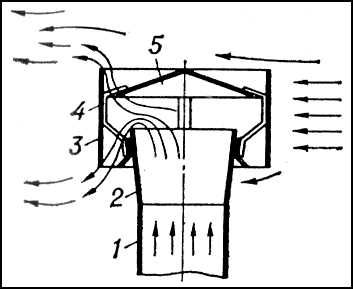

1 — патрубок; 2 — диффузор; 3 — корпус дефлектора; 4 — лапки для крепления зонта-колпака; 5 — зонт-колпак.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Как классифицируется мероприятия по защите работающих от шума?

2. Каковы основные способы снижения шума?

3. Как классифицируются мероприятия по защите работающих от вибрации?

4. Как классифицируются мероприятия по защите работающих от электромагнитных излучений?

5. Как классифицируются мероприятия по защите работающих от тепловых излучений?

6. Приведите основные достоинства и недостатки электрических источников света?

7. Как классифицируются газоразрядные лампы?

8. Каково назначение осветительных приборов?

9. Как классифицируются осветительные приборы?

10. Как классифицируется производственная вентиляция?

11. Как классифицируется местная искусственная вентиляция?

12. Как осуществляется естественная вентиляция?

13. Каковы бывают виды естественной вентиляции?

14. Как устроен дефлектор ЦАГИ?

ЛИТЕРАТУРА

1. ГОСТ 12.4.011-89 (СТ СЭВ 1086-88). Межгосударственный стандарт. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация

2. "ГОСТ 12.1.029-80 Система стандартов безопасности труда. Средства и методы защиты от шума. Классификация

3. ГОСТ 12.1.012—78 «ССБТ. Вибрация. Общие требования безопасности». Защита от вибраций

4. ГОСТ Р 12.4.185-99 Система стандартов безопасности труда. Средства индивидуальной защиты от пониженных температур. Методы определения теплоизоляции комплекта

5. ГОСТ 12.4.217-2001 Система стандартов безопасности труда. Средства индивидуальной защиты от радиоактивных веществ и ионизирующих излучений. Требования и методы испытаний

6. ГОСТ Р ЕН 407-2009 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки для защиты от повышенных температур и огня. Технические требования. Методы испытаний

7. ГОСТ Р 12.4.203-99 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки для защиты от ионизирующего излучения и радиоактивных веществ. Общие технические требования и методы испытаний

8. ГОСТ 12.4.141-99 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Одежда специальная и материалы для их изготовления. Методы определения сопротивления порезу

9. ГОСТ 12.4.020-82 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Номенклатура показателей качества

10. ГОСТ 12.4.171-86 Система стандартов безопасности труда. Средства индивидуальной защиты рук от токсичных веществ. Методы определения проницаемости, очищаемости и стойкости

11. ГОСТ 12.4.002-74 Система стандартов безопасности труда. Средства индивидуальной защиты рук от вибрации. Общие технические требования
