Аэрация

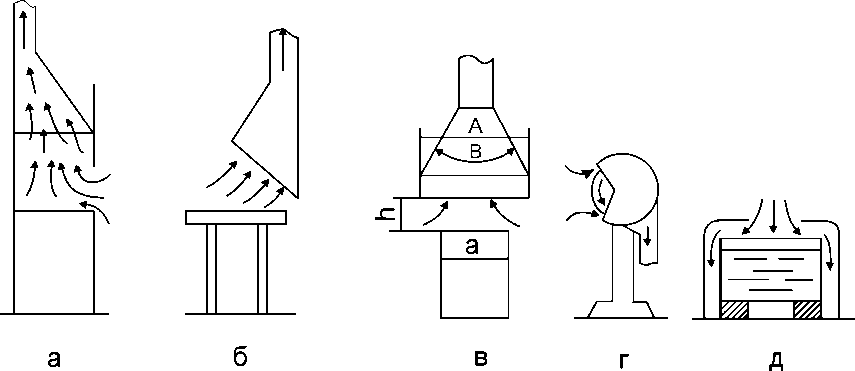

а) вытяжной шкаф; б) всасывающая панель; в) кожух; г) воздушный зонт; д) двусторонний бортовой отсос

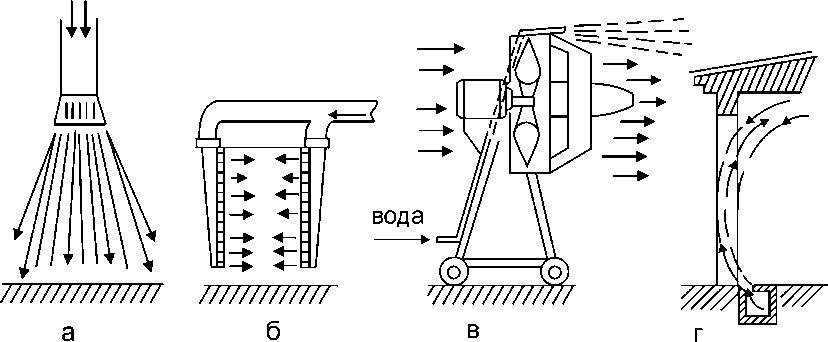

а) стационарный воздушный душ; б) подвижный воздушный душ; в) воздушно-тепловая завеса с боковой подачей воздуха; г) воздушно-тепловая завеса с нижней подачей воздуха.

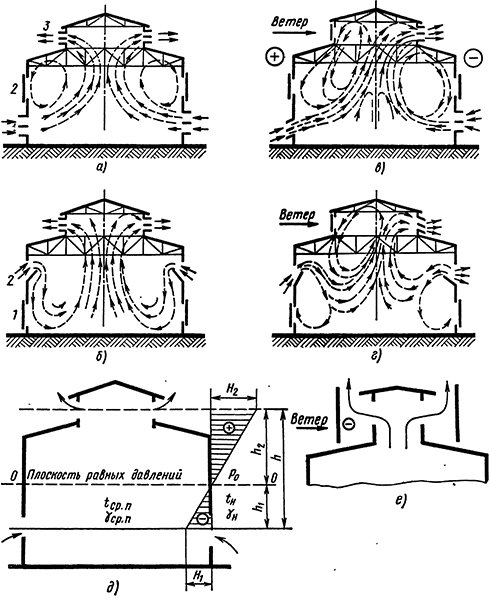

Рис.1. Аэрация зданий: a, б — открытие створок проемов при безветрии в теплое и холодное время года: в, г — то же при боковом ветре; д — распределение давления воздуха в здании цеха; е — незадуваемые фонари

Аэрация— это организованная естественная вентиляция, которая осуществляется в холодных цехах за счет ветрового давления, а в горячих цехах — благодаря совместному или раздельному действию гравитационного и ветрового давлений. Аэрация осуществляется следующим образом. В здании цеха, оборудованном тремя рядами проемов (2, 3) со створками в летнее время открываются проемы 2 и 3 (рис.1а). Свежий воздух поступает в помещение через нижние проемы 2, располагаемые на небольшой высоте от пола (1—1,5 м), а удаляется через проемы 3 в фонаре здания. Поступление наружного воздуха в зимнее время осуществляется через проемы 2, расположенные на высоте 4—7 м от пола (рис. 1, б). Данная высота принимается с таким расчетом, чтобы холодный наружный воздух, опускаясь до рабочей зоны, успел достаточно нагреться за счет перемешивания с теплым воздухом помещения. Меняя положение створок, можно регулировать воздухообмен. Температура воздуха внутри цеха вследствие избыточных тепловыделений бывает, как правило, выше температуры наружного воздуха tH. Следовательно, плотность наружного воздуха рн больше плотности воздуха внутри цеха, что обуславливает, в свою очередь, наличие разности давлений наружного и внутреннего воздуха. На определенной высоте помещения, в так называемой плоскости равных давлений, расположенной примерно на середине высоты здания цеха (рис. 1, д), эта разность равна нулю. Под напором воздуха с наветренной стороны наружный воздух будет поступать через нижние проемы и, распространяясь в нижней части здания, вытеснять более нагретый и загрязненный воздух через проемы в фонаре здания наружу (рис. 1, в, г). Таким образом, действие ветра усиливает воздухообмен, происходящий за счет гравитационного давления, а в ряде случаев (в жаркие дни) является основным действующим фактором. При задувании ветра в верхние проемы в фонаре потоки наружного воздуха опускаются вниз, где смешиваются с пылью и газами и попадают в рабочую зону. В этом случае уменьшается воздухообмен, увеличивается температура воздуха в рабочей зоне, т. е. задувание ветра приводит к ухудшению условий труда. Для исключения этого явления устраивают так называемые незадуваемые фонари (рис. 1, е), в которых используют ветрозащитные щиты. Благодаря срыву струй ветра, с заветренной стороны щита (у проема) всегда имеет место разрежение и тем большее, чем выше скорость ветра. Поэтому незадуваемые фонари работают на вытяжку при любых направлениях ветра.
