Тиристори

Тиристори − напівпровідниковий прилад, має чотирьохслойну структуру р−n−р−n з трьома p−n переходами. Основна властивість − здатність перебувати в двох станах стійкої рівноваги:

− найбільш відкритому (з великої провідністю);

− найбільш закритому (з малою провідністю).

З цієї причини тиристори відносять до класу перемикаючих напівпровідникових приладів, головне застосування яких є безконтактна комутація електроланок.

10. Будова та основні види тиристорів

Основна схема структури тиристорів показана на рисунку 44: вона являє собою чотиришаровий напівпровідник структури p−n−p−n, який містить три послідовно з'єднаних p−n − переходів П1, П2, П3.

Керуючий електрод

Рисунок 44 – Структурна схема тиристора

Позначення:

1, 4, 5, 6 − як у діодів;

2 − підклас: Н − діодні тиристори, У − тріодні;

3 − призначення (довідковий).

11. Як перевірити діод мультіметром

У радіоелектрониці в основному застосовуються два типу диодів − це просто діоди, а також світлодіоди. Є також стабілітрони, діодні збірки, стабистори, тощо. Але нижче розглянемо саме простий діод та світлодіод (рис.45).

Рисунок 45 – Простий діод та світлодіод

Діод пропускає струм тільки в одному напрямку, а в іншому не пропускає. Якщо ця умова виконується − діод асболютно «здоровий». Беремо мульметр і ставимо на значок перевірки діодів (рис.46).

Рисунок 46 – Показання мультиметру

Діод, як і резистор, має два кінці. Називаються вони по особливому − катод і анод. Якщо на анод подати плюс, а на катод мінус, то струм через нього потече, а якщо на катод подати плюс, а на анод мінус − струм не потече.

Перевіряємо перший діод. Один щуп мультиметра ставимо на один кінець діода, другий щуп на інший кінець діоду (рис.47).

Рисунок 47 – Вимірювання мультіметром

Як ми бачимо, мультиметр показав опір 436Ом. Отже, кінець діода, який торкається червоний щуп − це анод, а інший кінець − катод. 436Ом − опір прямого переходу діода. Це означає, що зараз через нього тече струм. Опір може бути 300÷800Ом, залежно від діода.

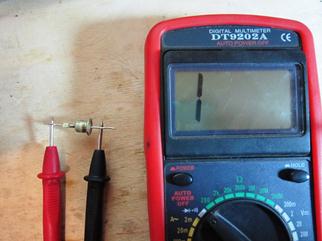

Далі змінюємо щупи місцями (рис.48).

Рисунок 48 – Вимірювання мультіметром у зворотному напрямку

Одиничка на мультиметри означає, що зараз опір діода більше ніж 2кОм. Якщо бути точніше, опір діода у зворотному напрямку близько кілька МОм (тобто мільйон). Струм через діод не тече. Отже, наш діод цілком робочий.

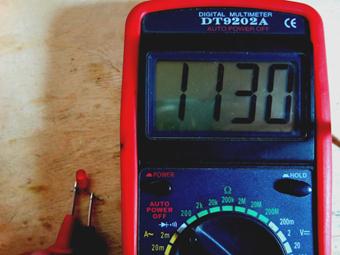

А як же перевірити світлодіод? Світлодіод − це той самий простий діод, але він світиться, коли живлення подають на анод плюс, а на катод мінус. На малюнку бачимо, що він слабо світиться! Отже вивід світлодіода, на якому червоний щуп − це анод, а вивід, на якому чорний щуп − катод. Мультиметр показав опір 1130Ом (рис.49). Це нормально. Воно також може змінюватися, залежно від "моделі" світлодіоду.

Рисунок 49 – Вимірювання мультіметром світлодіоду

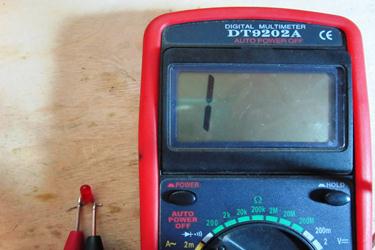

Міняємо щупи місцями. Светодіодик не світиться (рис.50).

Рисунок 50 – Вимірювання світлодіоду мультіметром у зворотному напрямку

Опір дуже великий. Виносимо вердикт − цілком працездатний діод!

А як же перевірити діодні збірки та стабілітрони? Діодні збірки − це з'єднання декількох діодів, в переважно 4 або 6. Знаходимо схемку з діодним збирання, «тикаємо» щупами мультиметру по виводах цього самого діодного збирання і дивимося на показання мультиметру. Стабілітрони перевіряються точно також як і діоди.

12. Інтегральні мікросхеми

Інтегральні мікросхеми – мікроелектронний виріб, що виконують певні перетворення та обробки сигналів та мають високу щільність пакування електрично з'єднаних елементів. Компонентів та кристалів.

Класифікація ІС:

Напівпровідникові мікросхеми − всі елементи і міжелементні з'єднання виконані в обсязі та на поверхні напівпровідника.

Плівкова ІС − усі елементи й з'єднання виконані у вигляді плівок.

Гібридна − крім елементів, містить пов'язані з поверхнею підложки (підложки − заготівля для нанесення на неї елементів гібридних й плівкових ІС, з'єднаннях, контактних майданчиків) прості та складні компоненти.

ІС за призначенням:

аналогові – для перетворення та обробки сигналів, що змінюються за законом непріривної функції;

цифрові − сигнали обробляють в двійковому або іншому цифровому коді.

Тема 13 Індуктори

План:

1.Визначення.

2. Основні параметри котушок індуктивності.

3. Види, застосування.

4. Індуктори для коливальних контурів.
